齐纳二极管实验与怎么选择合适的齐纳二极管

返回列表来源:壹芯微 发布日期 2019-11-25 浏览:-

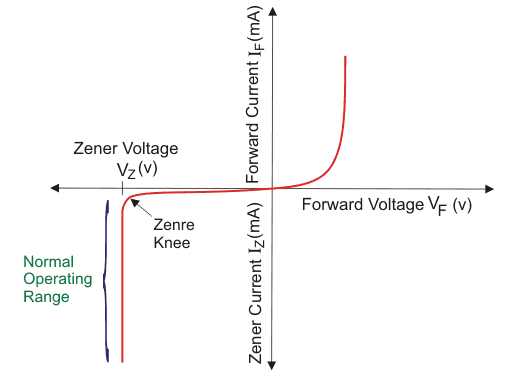

该齐纳二极管主要工作在反向偏置状态。我们使用齐纳二极管来实现电压调节和电压稳定。它们为电压调节提供了低成本且无褶边的方法。这种二极管的关键参数是齐纳击穿电压。齐纳击穿电压是最小反向偏置电压,低于该电压时,二极管阻断通过它的反向电流,高于该电压,它会导致大量的反向偏置电流流过它。一旦反向电压达到齐纳击穿电压,器件两端的电压就保持恒定。因此,我们可以使用齐纳二极管进行电压调节。电压与二极管电流的关系图被称为其特征。下面你可以看到齐纳二极管的特性。

齐纳二极管

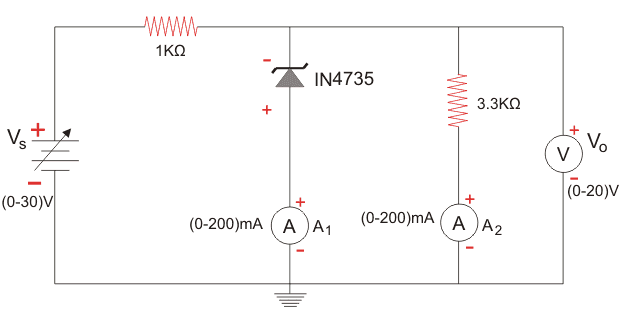

这里V z是齐纳击穿电压。我们将了解一个实验,以找出齐纳击穿电压并绘制齐纳二极管的特性。我们为什么要做这个实验?为了正确调节电压,我们需要准确找出齐纳二极管的电压。齐纳击穿电压应近似接近我们想要的所需电压。因此,我们必须找出齐纳电压,以便在电压调节中适当地使用该二极管。对于实验,我们将遵循以下电路图。

我们需要以下设备:

•齐纳二极管

•毫安

•电压表

•可变直流电源

•电阻器

我们需要连接上图中给出的电路。该实验非常简单。首先,我们将以反向偏置模式绘制曲线。为此,我们以较小的步长缓慢地增加反向偏置电压。在这样做时,请记下电流表读数和电压表读数。这里有两个电流表,连接在与齐纳二极管串联一个和与所述串联连接的另外一个电阻 3.3KΩ。我们将第一个称为A 1,将第二个称为A 2。如果你继续这样做,在反向偏置电压的特定值之后,A 1中的电流值会突然飙升。记下此时的电压表读数。电压表读数是齐纳击穿电压。继续增加反向偏压。我们将看到二极管两端的电压保持不变,而通过它的电流不断增加。记下不同反向偏置电压值下的电流表和电压表读数。制表电流和电压值。

齐纳二极管

通过在正向偏置中连接齐纳二极管进行相同的实验。记下电流和电压读数。你的表应该看起来像上面显示的那样。填充表中的值。然后绘制对应于这些值的图形。您将获得齐纳二极管的特性曲线。记下处于反向偏置模式时电流迅速增加的值。该值的电压是齐纳击穿电压。请分别记下此电压。

不同的齐纳二极管具有不同的击穿电压。我们应该选择齐纳二极管,其击穿电压大约等于器件所需的电压。通过这个实验,我们可以直接找出齐纳击穿电压。
