n沟道mos管导通条件和工作原理

返回列表来源:壹芯微 发布日期 2019-06-15 浏览:-

壹芯微作为国内专业生产二三极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分享一些知识或者客户的一些问题,今天我们分享的是,n沟道mos管导通条件和工作原理,请看下方

N沟道MOS管导通条件

场效应管导通与截止由栅源电压来操控,关于增强场效应管方面来说,N沟道的管子加正向电压即导通,P沟道的管子则加反向电压。一般2V~4V就OK了。

N沟道MOS管导通条件

可是,场效应管分为增强型和耗尽型,增强型的管子是必须需求加电压才干导通的,而耗尽型管子本来就处于导通状况,加栅源电压是为了使其截止。

开关只有两种状况通和断,三极管和场效应管作业有三种状况,1.截止,2.线性扩大,3.饱满(基极电流持续添加而集电极电流不再添加)。使晶体管只作业在1和3状况的电路称之为开关电路,一般以晶体管截止,集电极不吸收电流表明开关;以晶体管饱满,发射极和集电极之间的电压差挨近于0V时表明开。开关电路用于数字电路时,输出电位挨近0V时表明0,输出电位挨近电源电压时表明1。所以数字集成电路内部的晶体管都工作在开关状况。

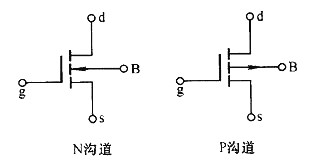

场效应管按沟道分可分为N沟道和P沟道管(在符号图中可看到中间的箭头方向不一样)。

N沟道MOS管导通条件

按资料可分为结型管和绝缘栅型管,绝缘栅型又分为耗尽型和增强型,一般主板上大多是绝缘栅型管简称MOS管,而且大多选用增强型的N沟道,其次是增强型的P沟道,结型管和耗尽型管简直不用。

场效应晶体管简称场效应管.由大都载流子参加导电,也称为单极型晶体管.它归于电压操控型半导体器材.    场效应管是使用大都载流子导电,所以称之为单极型器材,而晶体管是即有大都载流子,也使用少量载流子导电,被称之为双极型器材.    有些场效应管的源极和漏极能够交换使用,栅压也可正可负,灵活性比晶体管好。
