MOS管驱动电路中-以及隔离变压器串联的电容起什么作用

返回列表来源:壹芯微 发布日期 2020-10-24 浏览:-

MOS管驱动电路中-以及隔离变压器串联的电容起什么作用

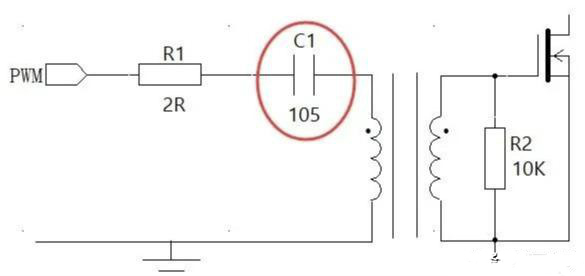

如下图,用隔离变压器来驱动MOS管,图中电容C1起什么作用呢?

MOS管驱动电路

答案是:变压器的磁复位作用。分析如下:

变压器耦合优点是延迟非常低,可以在很高的压差下工作。因此驱动大功率的MOS管一般会采用变压器隔离的方式。也有用IC来驱动的。

法拉第定律规定,变压器绕组的平均功率必须为零。即使是很小的直流分量可能会剩磁,最终导致磁芯饱和。

使用隔离变压器之后,变压器磁芯如何在每个脉动工作磁通之后都能恢复到磁通起始值,这是产生的新问题,称为去磁复位问题。因为线圈通过的是单向脉动激磁电流,如果没有每个周期都作用的去磁环节,剩磁通的累加可能导致出现饱和。这时开关导通时电流很大;断开时,过电压很高,导致开关器件的损坏。

而且在使用时加在变压器原边的驱动信号可能会出现偏差,尤其在批量生产时不能保证正负伏面积完全相等。所以需要在电路中串联电容C1,作用是为磁化的磁芯提供复位电压,如果没有这个电容,会出现磁饱和。

与电容串联电阻R1的作用是为了防止占空比突然变化形成LC震荡,因此加这个电阻进行缓解。

名词理解:

伏秒原则: 处于稳定状态的电感,开关导通时间(电流上升段)的伏秒数须与开关关断(电流下降段)时的伏秒数在数值上相等,尽管两者符号相反。即:ΔIon=ΔIoff。伏秒原则可以保证电感不会出现偏磁现象,不会出现饱和。
