MOS管电路符号图知识

返回列表来源:壹芯微 发布日期 2019-05-10 浏览:-

壹芯微作为国内专业生产二三极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分享一些知识或者客户的一些问题,今天我们分享的是,MOS管电路符号图知识,请看下方

MOS管是金属(metal)—氧化物(oxid)—半导体(semiconductor)场效应晶体管,或者称是金属—绝缘体(insulator)—半导体。MOS管的source和drain是可以对调的,他们都是在P型backgate中形成的N型区。在多数情况下,这个两个区是一样的,即使两端对调也不会影响器件的性能。这样的器件被认为是对称的。

MOS管的使用优势

MOS管是电压控制元件,而晶体管是电流控制元件。在只允许从信号源取较少电流的情况下,应选用MOS管;而在信号电压较低,又允许从信号源取较多电流的条件下,应选用晶体管。

MOS管是利用多数载流子导电,所以称之为单极型器件,而晶体管是即有多数载流子,也利用少数载流子导电,被称之为双极型器件。有些MOS管的源极和漏极可以互换使用,栅压也可正可负,灵活性比晶体管好。MOS管能在很小电流和很低电压的条件下工作,而且它的制造工艺可以很方便地把很多MOS管集成在一块硅片上,因此MOS管在大规模集成电路中得到了广泛的应用。

电路符号

常用于MOSFET的电路符号有很多种变化,最常见的设计是以一条直线代表通道,两条和通道垂直的线代表源极与漏极,左方和通道平行而且较短的线代表栅极,如下图所示。有时也会将代表通道的直线以破折线代替,以区分增强型MOSFET(enhancement mode MOSFET)或是耗尽型MOSFET(depletion mode MOSFET)。

由于集成电路芯片上的MOSFET为四端元件,所以除了栅极、源极、漏极外,尚有一基极(Bulk或是Body)。MOSFET电路符号中,从通道往右延伸的箭号方向则可表示此元件为N型或是P型的MOSFET。箭头方向永远从P端指向N端,所以箭头从通道指向基极端的为P型的MOSFET,或简称PMOS(代表此元件的通道为P型);反之若箭头从基极指向通道,则代表基极为P型,而通道为N型,此元件为N型的MOSFET,简称NMOS。在一般分布式MOSFET元件(discrete device)中,通常把基极和源极接在一起,故分布式MOSFET通常为三端元件。而在集成电路中的MOSFET通常因为使用同一个基极(common bulk),所以不标示出基极的极性,而在PMOS的栅极端多加一个圆圈以示区别。

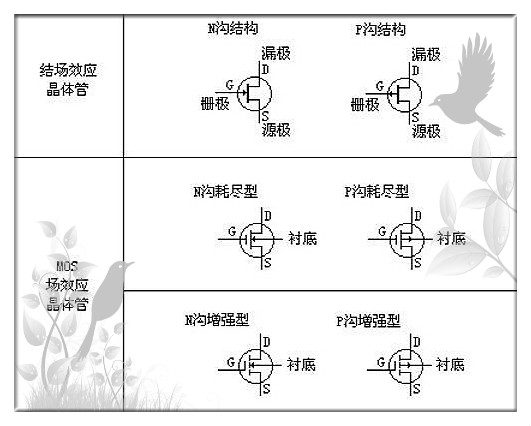

MOS管符号图
