MMBT3904三极管参数,MMBT3904参数中文资料规格书

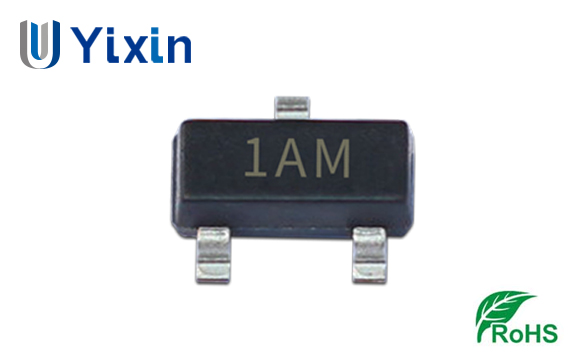

MMBT3904三极管,丝印1AM,SOT-23封装引脚图:
壹芯微供应MMBT3904系列的三极管型号如下(尾缀不同,参数一致,主要区分材质、封装与包装方式)
MMBT3904L-AE3-R MMBT3904G-AE3-R 封装形式SOT-23
MMBT3904L-AL3-R MMBT3904G-AL3-R 封装形式SOT-323
MMBT3904L-AN3-R MMBT3904G-AN3-R 封装形式SOT-523
MMBT3904L-AQ3-R MMBT3904G-AQ3-R 封装形式SOT-723
MMBT3904.pdf 规格书查看下载

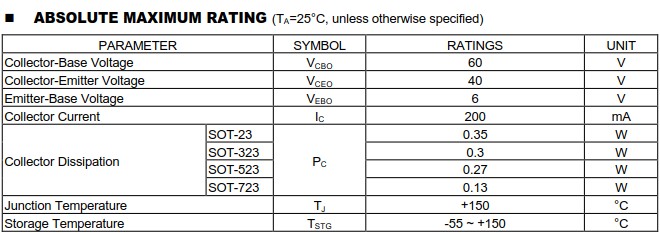

MMBT3904系列参数具体如下:
极性:NPN
Collector-BaseVoltage集电极-基极电压,VCBO:60V
Collector-Emitter Voltage集电极-发射极电压,VCEO:40V
Emitter-BaseVoltage发射极-基极电压,VEBO:6V
Collector-Current集电极-电流,IC:200mA
CollectorDissipation功率,SOT-23,PC:0.35W
CollectorDissipation功率,SOT-323,PC:0.3W
CollectorDissipation功率,SOT-523,PC:0.27W
CollectorDissipation功率,SOT-723,PC:0.13W
DC CurrentGain hFE(Min)最小放大倍数:100
DC CurrentGain hFE(Max)最大放大倍数:300
JunctionTemperature结温,TJ:+150°C
StorageTemperature储存温度,Tstg:-55~+150℃
壹芯微MMBT3904规格书下还有热特性,电气参数与典型特性等,建议自行阅读观看。
