MCR100-6(可控硅)400V/0.8A厂家直销|优质现货|免费样品-壹芯微科技

返回列表来源:壹芯微 发布日期 2021-06-24 浏览:-

壹芯微研发生产直销「MCR100-6」可控硅,VDRM:400V,IT(AV):0.8A,封装TO-92/SOT-23/SOT-89,参数达标,质量稳定,优质现货,选型定制,样品申请,在线询价


壹芯微18年专注各式优质二三极管,MOSFETS,桥堆等电子元器件研发/生产/销售一体化服务。世界500强长期战略合作伙伴,10000+电路电器生产企业选用,工厂直销节省20%,参数达标,质量稳定,使用寿命长;提供选型定制|技术支持|售后服务


低压差线性稳压电路(MCR100-6)主要参数

VDRM(V): 400

VRRM(V): 400

IT(AV)(A): 0.8

IGT3(VAK)(V): 7

IGT3(Min)(mA): 0.04

IGT3(Max)(mA): 0.2

VGT(V): 0.8

VTM(V): 1.7

PAKAGE: TO-92/SOT-23/SOT-89


产品描述

旨在直接与微控制器、逻辑集成电路接口的逻辑电平敏感栅极三端双向可控硅和其他低功率门触发电路。

特性

外延平面模具结构湿气敏感度 1 级哑光锡(Sn)铅饰面与镍(Ni)底板带后缀“G”的包装代码表示绿色化合物(无卤素)


MAC97A6晶闸管(可控硅)管脚



单向晶闸管

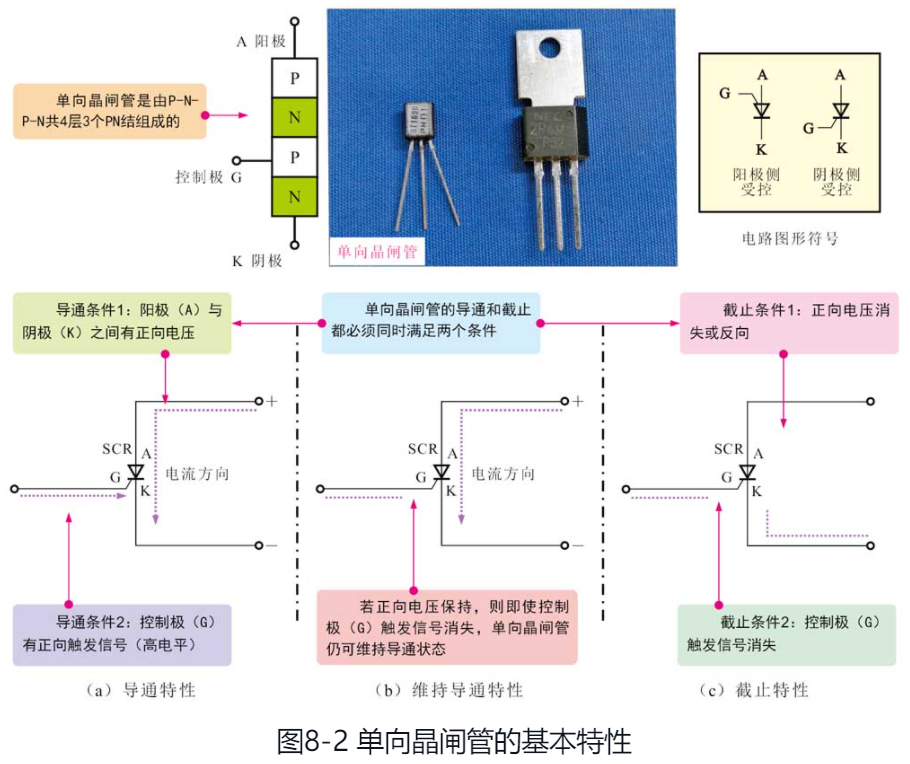

单向晶闸管(SCR)是指触发后只允许一个方向的电流流过的半导体器件,相当于一个可控的整流二极管。它是由P-N-P-N共4层3个PN结组成的,被广泛应用于可控整流、交流调压、逆变器和开关电源电路中。单向晶闸管的基本特性如图8-2所示。


单向晶闸管的基本特性


可以将单向晶闸管等效看成一个PNP型三极管和一个NPN型三极管的交错结构,如图8-3所示。当给单向晶闸管的阳极(A)加正向电压时,三极管V1和V2都承受正向电压,V2发射极正偏,V1集电极反偏。如果这时在控制极(G)加上较小的正向控制电压Ug(触发信号),则有控制电流Ig送入V1的基极。经过放大,V1的集电极便有IC1=β1Ig的电流流进。此电流送入V2的基极,经V2放大,V2的集电极便有IC1=β1β2Ig的电流流过。该电流又送入V1的基极,如此反复,两个三极管便很快导通。晶闸管导通后,V1的基极始终有比Ig大得多的电流流过,因而即使触发信号消失,单向晶闸管仍能保持导通状态。

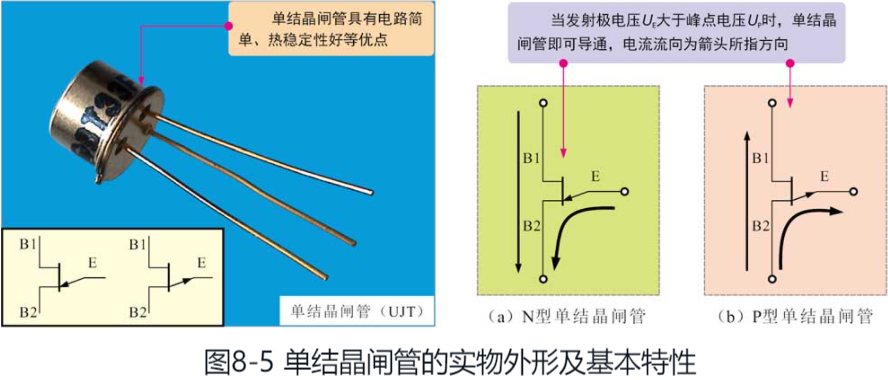

单结晶闸管的实物外形及基本特性



壹芯微针对二三极管作出了良好的性能测试,产品广泛应用于电源、LED照明、光伏、仪表仪器、数码产品、各种小家电等领域。如果您需要咨询报价或遇到需要帮助解决的问题,可以在页面右侧点击咨询工程师销售经理,为您提供精准的产品报价和详情介绍。

销售部:黄13534146615(微信同号)  QQ: 2881579535

诚信为本,服务之上!
