利用三极管实现LED按照固定频率闪烁知识

返回列表来源:壹芯微 发布日期 2020-03-21 浏览:-

利用三极管实现LED按照固定频率闪烁知识

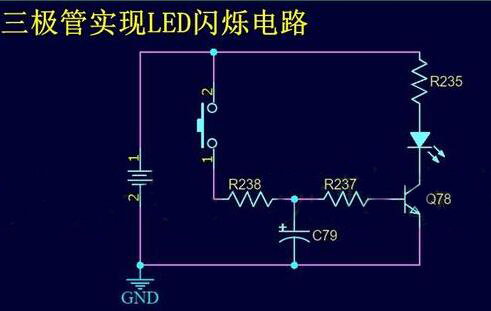

可以考虑和RC充放电电路配合来实现,但是这样实现起来存在较大的问题。所设计的一个简单的电路如下图所示。

三极管

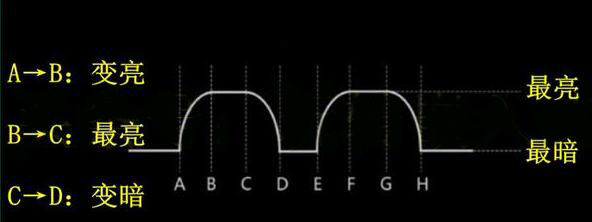

上图就是通过RC充放电电路来实现的LED闪烁,在上电时电容C79充电,充到一定程度后LED慢慢变亮,直到最亮;断电时,C79放电,放光二极管慢慢变暗,直到熄灭。所以,由于三极管具有放大区,所以导致LED实现的是呼吸灯的效果。效果如下图所示。

三极管

如果要实现LED闪烁(而非呼吸灯)的话,可能还需要考虑其他的器件来配合。

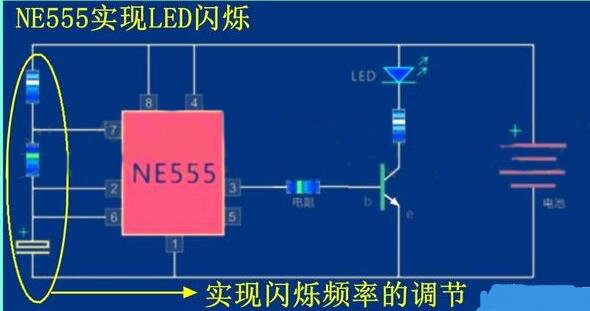

最常用的一种方案就是NE555来实现,NE555具有三种工作模式:单稳态、多谐振荡以及施密特触发,让NE555工作在多谐振荡模式可以实现方波信号的输出,该方波信号用来驱动三极管,电路图如下图所示。

三极管

输出频率通过电阻和电容可调,输出的方波用来驱动三极管控制三极管的通断从而实现发光二极管的亮灭闪烁,用滑动变阻器可以实现闪烁频率的可调。
