LED开关电源恒流和恒压输出的区分介绍

LED的开关电源一般分为恒压输出和恒流输出两种，前者的输出电压是恒定的，后者的输出电流是恒定的，故用万用表测量它们的输出电压，即可知道是恒压输出还是恒流输出。

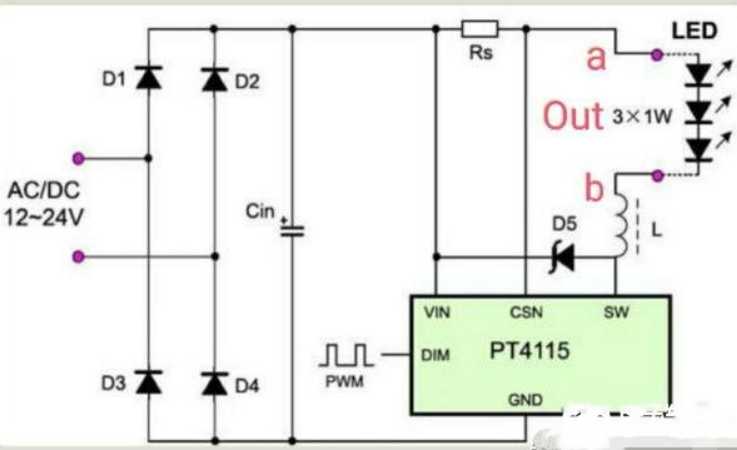

上图是采用PT4115恒流驱动IC构成的恒流驱动电路，所要驱动的LED灯珠接在Out端（即a、b两点之间）。正常工作时，不论Out端接一个LED灯珠还是三个LED灯珠，流过灯珠的电流都是恒定不变的，即使电源电压在一定范围内变化，流过灯珠的电流仍为恒定的，但是这种LED驱动电路的输出电压会随着LED灯珠的数量而变化，假设驱动一个白光LED灯珠，此时Out端电压在3V左右；若驱动三个串联的白光LED灯珠，则Out端的电压可达9V。若Out端为空载（即a、b两点之间不接LED灯珠），此时Out端的输出电压可以接近PT4115的供电电压。

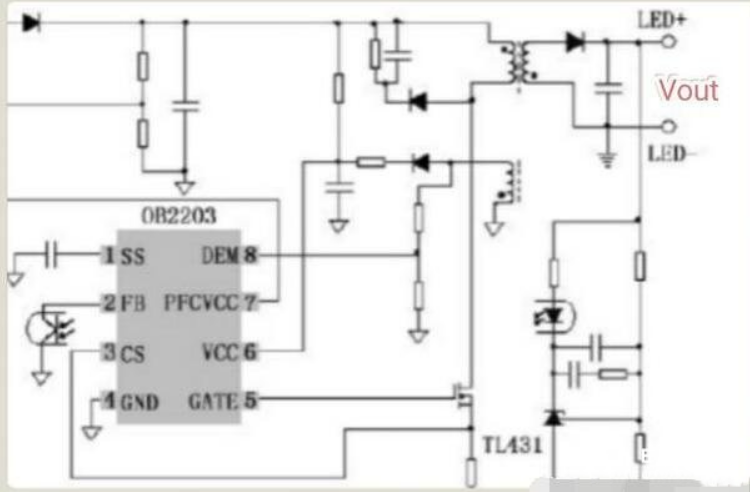

上图为LED恒压驱动电路，这种驱动电路的输出电压Vout为恒定的，假设其Vout为12V，则不论输出端接几个LED灯珠，输出电压皆为12V，不会随着灯珠数量的变化而变化。故想判断LED开关电源是恒压输出还是恒流输出，我们只要用万用表分别测量一下驱动电源在空载时和接有灯珠时的输出电压，根据该电压的变化即可区分驱动电源是恒压输出还是恒流输出。
