可控硅为什么需要触发

返回列表来源:壹芯微 发布日期 2019-11-18 浏览:-

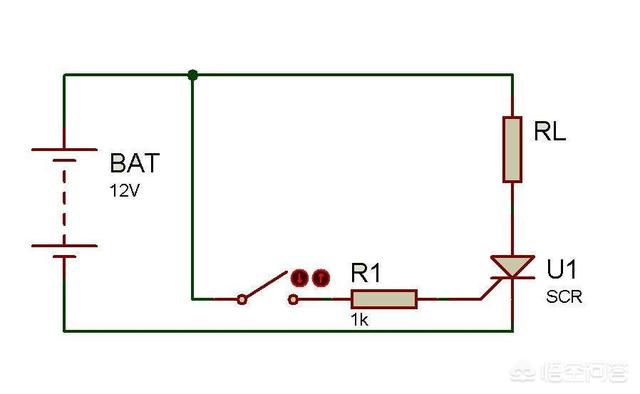

可控硅导通需要有两个条件,一是在阳极和阴极之间加正向电压,二是在控制极加触发电压,两个条件同时具备可控硅才能导通。根据题主的描述,可控硅并不是单纯的两个二极管串联,虽然从结构示意图上看起来是两个PN结串在一起,但实际上单向可控硅却是由三个PN结组成的四层半导体,详细介绍请看下面。

可控硅

可控硅原理

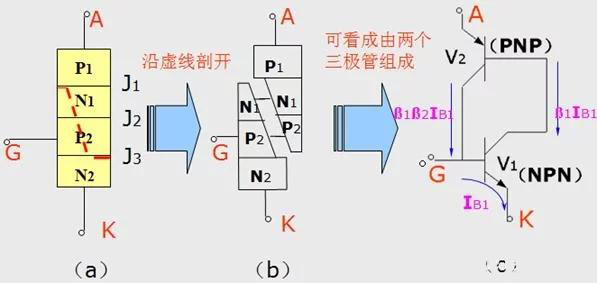

可控硅的内部结构是由三个PN结组合而成,第一个为最上端的PN结,第二个是中间的反向PN结NP,第三个是最下端的PN结,而控制极是在第三层P型区引出的,目的就是为了给第二个PN结提供偏置电压,将其导通后,再在可控硅两端的阳极和阴极上加正向电压才会整个导通,其整体结构就相当于两个不同管型的三极管连接,如下图所示,而不是两个二极管串联。

可控硅

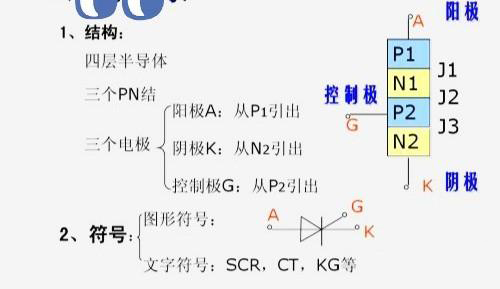

可控硅导通需要有两个条件:1,在阳极和阴极之间加正向电压。2,同时在控制极加触发电压。两个条件缺一不可,可控硅才会处于导通状态,不过一旦导通之后,即使撤去控制极电压,只要阳极和阴极之间有正向电压,可控硅依然导通。也就是说控制极在可控硅导通之后即失去了作用。

可控硅

那么可控硅导通之后如何关断呢?可控硅关断也有两个条件:1,使可控硅的正向导通电流低于其工作维持电流,将电源关闭。2,使阳极和阴极间的电压反向。两个条件只要具备其一即可,比如交流电通过单向可控硅之后,在交流电压过零点之后,可控硅的阳极和阴极之间会因为承受反向电压而关闭,在反向期间,即使在控制极施加触发信号可控硅也不会导通。所以,单向可控硅也具有整流的作用。

综上所述,单向可控硅相当于两个三极管连接在一起,绝不会相当于两个二极管拼凑,而双向可控硅则相当于两个单向可控硅反向连接在一起,原理和单向可控硅类似,但它可以正反两个方向导通。
