快恢复二极管和肖特基二极管有什么区别-壹芯微二极管

返回列表来源:壹芯微 发布日期 2018-11-27 浏览:-

壹芯微作为国内专业生产二极管的生产厂家,各种技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控,协助客户朋友解决一直客户自身解决不了的问题,像今天有位客户来咨询说,快恢复二极管和肖特基二极管有什么区别,处理好这个问题后,就来到这里,打算跟各位分享一下,后面有遇到相同的问题可以参考解决

在电子行业中使用快恢复二极管和肖特基二极管的客户并不少,但是真正可以说出它们之间的区别就很少,那么我们作为快恢复二极管和肖特基二极管的生产厂家,我们是有义务去为客户解答的

肖特基二极管是属于低功耗,大电流,超高速的半导体器件,其特长是开关速度非常快,反向恢复时间可以小到几个纳秒,正向导通压降仅0.4V左右,而整流电流却可达到几千安,所以适合在低电压,大电流的条件下工作,电脑主机电源的输出整流二极管就采用了肖特基二极管

肖特基二极管是以N型半导体为基片,在上面形成用砷作掺染剂的N一外延层,阳性(阻挡层)金属材料是钼,二氧化硅用来消除边缘区域电场,提高肖特基二极管的耐压值,N型基片掺杂浓度比N一层高100倍,具有很小的通态电阻,基片下部的N+阴极层用以减小阴极的接触电阻,通过调整结构参数,可在基片与阳极金属之间形成合适的肖特基二极管

快恢复二极管是近年来问世的新型半导体器件,它具有开关特性好,反向恢复时间短,正向电流大,体积较小,安装简便等优点,可作高频,大电流的整流,续流二极管,在开关电源,脉宽调制器(PWM),不间电源(UPS),高频加热,交流电机变频调速等电子设备中得到了广泛的应用,是极有发展前途的电力,电子半导体器件

快恢复二极管的一个重要参数是反向恢复时间trr,其定义是,电流流过零点由正向转换成反向,再由反向转换到规定的值Irr时的时间间隔,它是衡量高频续流,整流器件性能的重要技术参数

快恢复二极管的内部结构与普通二极管不同,它是在P型,N型硅材料中间增加了基区I,构成P-I-N硅片,由于基区很薄,反向恢复电荷很小,不仅大大减小了trr值,还降低了瞬态正向压降,使管子能承受很高的反向工作电压,快恢复二极管的反向恢复时间一般为几百纳秒,正向压降约为0.6V,正向电流是几安培至几千安培,反向峰值电压可达几百到几千伏

如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍

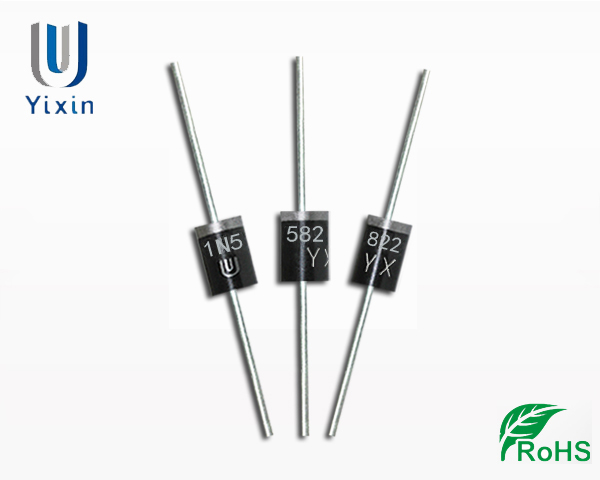

肖特基二极管

快恢复二极管
