快恢复二极管和快恢复二极管模块有区别是什么

返回列表来源:壹芯微 发布日期 2019-02-23 浏览:-

壹芯微作为国内专业生产快恢复二极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分析一些知识或者客户的一些问题,来出来分享,快恢复二极管和快恢复二极管模块有区别是什么,请看下方

快恢复二极管和快恢复二极管模块都是反向恢复很快的二极管,主要区别是功率、速度和封装不同:

 快恢复二极管一般指电流、电压、功率比较小的单管,一般电流几个安培以内,电压最高1000多V,但是反向恢复素的很快,只有几个ns至几十个ns,用在小功率开关电源做输出整流,或需要频繁开关的场合,器封装一般是塑封、玻璃封装、陶瓷封装等,很小,例如UF4007

 快恢复二极管模块指封装成模块的二极管,功率较大,几十、几百安培,主要用于整流,在大功率设备上使用,如电焊机等,反向恢复时间很快,但比快恢复二极管慢,一般在几十个ns至几百个ns之间.

 两者应用领域差不多,但是快恢复模块应用在大功率设备较多。

 快速恢复二极管的阻断电压范围宽,使它们能够作为开关电源(SMPS)的输出整流器,以及逆变器和焊接电源中的功率开关的保护二极管和续流二极管。

 快速恢复二极管模块广泛应用在以下几个方面:

1、高频开关器件的反并联二极管

2、变流器的续流二极管

3、感应加热和熔炼

4、不间断电源(UPS)

 IGBT,功率MOSFET等高速开关器能在电力电子线路中发挥真正的功能和效率,必须与作为续流、吸收、箝位和隔离二极管以及输入和输出整流器的快恢复二极管配合使用才行。在带直流环变频器的输入整流器内,采用快恢复二极管将大大降低变频器的谐波和波形畸变。 从而降低EMI滤波器的电容器和电感器的尺寸及价格。 这种快恢复二极管模块目前已广泛用于开关电源、 变频器、 逆变焊机、高频感应加热、不间断电源恶通讯电源等领域。

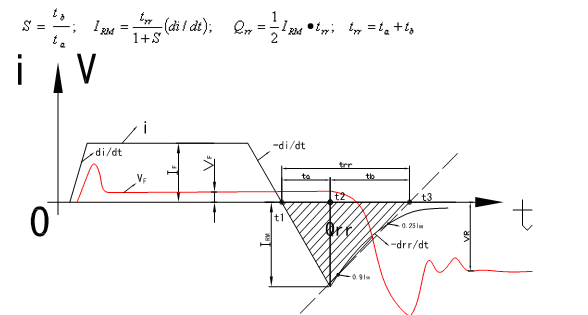

  快恢复二极管的关断特性参数:用trr(反向恢复时间),Qrr(反向恢复电荷)和IRM(反向恢复峰值电流)来表示(如图)。软度因子(S)亦是该器件的重要参数。

快恢复二极管

壹芯微科技针对快恢复二极管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
