快恢复二极管的反向漏电流

返回列表来源:壹芯微 发布日期 2019-02-26 浏览:-

壹芯微作为国内专业生产快恢复二极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分析一些知识或者客户的一些问题,来出来分享,快恢复二极管的反向漏电流,请看下方

快恢复二极管(FRD)它具有超快的开关速度、超低的反向漏电流和超软恢复的优越性能。

  功率快恢复二极管各参数之间存在着折衷关系,主要是正向导通特性、反向恢复特性,及反向击穿特性等之间各参数的矛盾主要的性能参数包括正向压降、反向峰值电流、反向恢复时间、软度因子、阻断电压、漏电流。我们只能在各参数之间取其折衷而无法实现所有特性参数的最优值,在取得一项或几项参数优化的同时,不过多牺牲其它参数,实现器件综合性能在一定方向上的优化。
  1. 反向出电流
  实际快恢复二极管,由于耗尽区外边缘扩散长度以内载流子的扩散以及耗尽层内载流子的空间产生,总是会有微小的电流,这就是器件的反向漏电流IR,它决定着二极管反向工作时的功率损耗。一般来说,漏电流由反向扩散电流ID、表面漏电流IS和空间电荷区产生电流IG三部分组成,如式1所示:

快恢复二极管

(1)  由于处理功率较高,FRD的结面积和厚度要明显大于普通二极管,所以漏电也明显很大。因为漏电流研究的主要对象是考虑空间电荷区产生电流比,所以漏电流一般是在结温125℃或150℃的高温条件下测量,是因为高温条件下表面漏电流和扩散电流要远小于空间电荷区产生电流。空间电荷区产生电流可以由空间电荷区产生率积分得到,如式2所示:

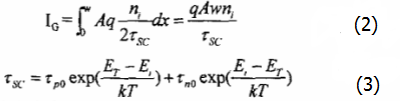

快恢复二极管

其中:τSC为空间电荷产生寿命

         ni为本征载流子浓度
         Τn0、τp0为少数载流子寿命
         Er为复合中心的能级位置
         E,为本征能级位置
  从式2可以看出,空间电荷区产生电流IG随着本征载流子浓度的增加而增加(即随着温度上升漏电流会上升很快),因此一般高温下漏电要远大于常温下的漏电。在高温条件下,漏电流近似为空间电荷区产生电流,除去器件结构参数因素,漏电流只与空间电荷区产生寿命τSC有关,且其成反比,即τSC越大,漏电流越小,根据复合中心也是产生中心的理论,在进行了寿命控制的二极管中,τSC的大小决定了复合中心的性质,即复合中心能级位置、浓度和俘获截面。复合中心浓度和俘获截面越大,少数载流子寿命τn0和p0越小,τSC就越小,漏电就越大。这说明寿命控制时引入的复合中心越多,减小反向恢复时间的效果越好,但引起漏电的上升也就越大,两者之间存在矛盾,从式3能直观看出,复合中心能级与本征能级(近似禁带中线)差距越小,τSC就越小,漏电就越大,但复合作用也会越明显,因此复合中心的能级位置也是寿命控制的重要考虑因素。

壹芯微科技针对快恢复二极管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
