晶闸管可控硅可控整流电路图晶闸管控制图

返回列表来源:壹芯微 发布日期 2019-11-19 浏览:-

晶闸管可控硅可控整流电路图

可控整流电路的作用是把交流电变换为电压值可以调节的直流电。图20-1所示为单相半控桥式整流实验电路。主电路由负载RL(灯炮)和晶闸管T1组成,触发电路为单结晶体管T2及一些阻容元件构成的阻容移相桥触发电路。改变晶闸管T1的导通角,便可调节主电路的可控输出整流电压(或电流)的数值,这点可由灯炮负载的亮度变化看出。晶闸管导通角的大小决定于触发脉冲的频率f ,由公式

晶闸管

晶闸管

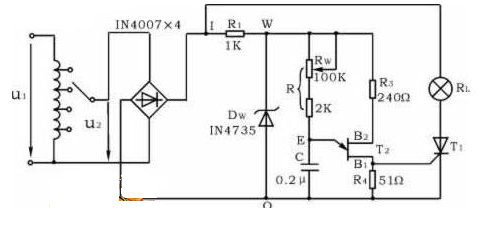

图1 单相半控桥式整流实验电路

可知,当单结晶体管的分压比η(一般在0.5~0.8之间)及电容C 值固定时,则频率f 大小由R 决定,因此,通过调节电位器Rw,使可以改变触发脉冲频率,主电路的输出电压也随之改变,从而达到可控调压的目的。

用万用电表的电阻档(或用数字万用表二极管档)可以对单结晶体管和晶闸管进行简易测试。

图2 为单结晶体管BT33管脚排列、结构图及电路符号。好的单结晶体管PN结正向电阻REB1、REB2均较小,且REB1稍大于REB2,PN结的反向电阻RB1E、RB2E均应很大,根据所测阻值,即可判断出各管脚及管子的质量优劣。

晶闸管

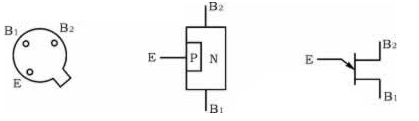

图 2 单结晶体管BT33管脚排列、结构图及电路符号

图3 为晶闸管3CT3A管脚排列、结构图及电路符号。晶闸管阳极(A)— 阴极(K) 及阳极(A) — 门极(G) 之间的正、反向电阻RAK、RKA、RAG、RGA均应很大,而G— K之间为一个PN结,PN结正向电阻应较小,反向电阻应很大。

晶闸管

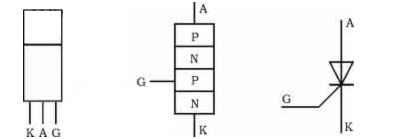

图3 晶闸管管脚排列、结构图及电路符号
