解析三端稳压器的性能分类与使用事项

返回列表来源:壹芯微 发布日期 2019-11-26 浏览:-

三端稳压器是一种串联型稳压器件,其稳压效果(即纹波)和功率参数(输出的最大电流)都比并联使用的稳压二极管好。在电路板上,我们常见的三端稳压器有78系列的7805、7808、7809、7812、7824等正输出器件,也有输出负压的79系列三端稳压器。

三端稳压器

三端稳压器SOT-89

三端稳压器属于线性集成稳压器,只有三个引出端子,外接元件少,使用方便,性能稳定,价格低廉的优点,是各种电源产品中应用广泛的一种稳压器件。

三端稳压器

三端稳压器中,78代表正输出电压,79系列则输出负压,78、79后面的数字代表稳压器输出的电压值。例如,7805代表输出正5V、7812代表输出正12V;7905代表输出伏5V压,7912代表输出负12V电压。

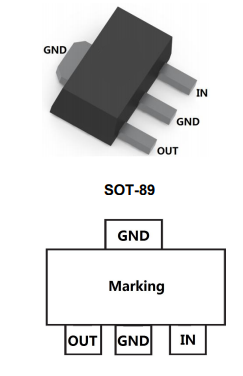

三端稳压器电压值得后面得后缀,表示器件承受的电流,L表示0.1,AM表示0.5A,无字母表示1.5A。例如,例如,广东合科泰半导体公司(HOTTECH)采用SOT-89封装78L08三端稳压器输出电压8V,输出电流0.1A,功耗600mW。

三端稳压器

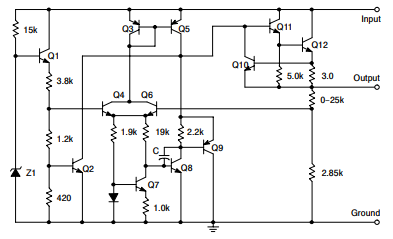

三端稳压器电路图

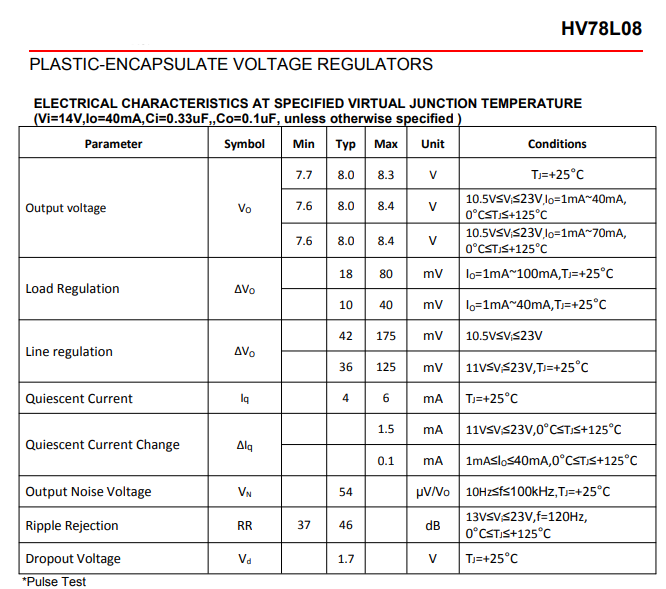

除了输出电压和输出电流,三端稳压器的其他参数还有:

(1)线性调整率:线性调整率是输入电压有一定的变化范围,那么输出电压变化多少。

(2)负载调整率:负载发生变化时,输出电压也会有所下降,负载较轻时,输出电压会有所上升。

(3)静态电流:此参数越小越好,这是IC本身的消耗。

(4)静态电流变化量:负载发生变化,静态电流变化量的多少。

(5)输出噪声电压:一般7805输出为高频噪声,所以再对输出端进行滤波时,可以选择相应的电容。

(6)纹波抑制比:低频时可以不用太多关注,高频时需要注意。

(7)输出电抗:频率越高,输出电抗会有所增大。

(8)短路保护电流:超过此电流,会引起过电流保护,电压会迅速下降。

(9)维持输出的最小输入电压:此参数非常重要,若要是输出想要的输出电压,输入电压必须大于此值,否则不能得到想要的输出性能。7805要求最小的输入电压为7.5V。

三端稳压器分类

市面常见的三端稳压器有两种,一种是输出的是固定电压,叫固定输出三端稳压器。另一种输出的是可调节电压,叫可调输出三端稳大器,此外还有正电压和负电压输出型。但是基本原理是大同小异,都是通过采用串联型稳压电路来实现稳压的。

三端稳压器

三端稳压器分类

(1)三端固定式集成稳压器:这是一种串联调整式稳压器。它将全部电路集成在单块硅片中,整个集成稳压器只有输入、输出和公共三个引出端,使用非常方便。典型产品有78××正电压输出系列和79××负电压输出系列。

(2)三端可调式集成稳压器:可以输出连续可调的直流电压。常见的产品有××117/××217/××317、××137/××237/××337。××117/××217/××317系列稳压器可输出连续可调的正电压;××137/××237/××337系列可输出连续可调的负电压。可调范围为1.25~37V,最大输出电流可达1.5A。典型产品有LM317/LM337等。

与78××系列和79××固定式稳压器类似,××117/××217/××317和××137/××237/××337系列可调稳压器外形封装相同,区别在于输出电压一个是正压,一个是负压。

三端稳压器使用事项

在从事产品设计使用时,用户必须要注意以下事项。

第一,稳压器VD和Vo之间的关系。三端稳压器的输入端与输出端都有一个电解电容器。使用时一定要注意VD和Vo之间的电压差不能过小。

三端稳压器

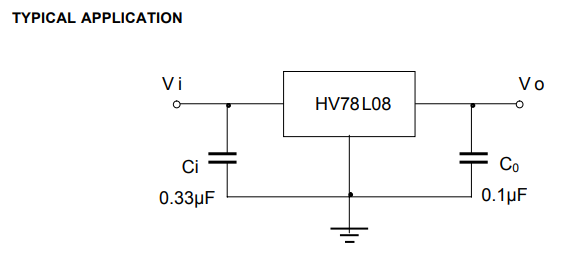

三端稳压器典型应用电路

例如,7805固定输出电压是5V,而输入电压至少大于7V,这样输入/输出之间有2V-3V及以上的压差,使调整管保证工作在放大区。但压差取得大时,又会增加集成块的功耗,所以,两者应兼顾,既保证在最大负载电流时调整管不进入饱和,又不致于功耗偏大。

第二,三端稳压器输出端一般接二极管,用来防止输入端短路时输出端存储的电荷倒灌稳压器而损坏器件,这样做能有效保护器件。

三端稳压器结构简单,性能可靠,应用过程中器件本身出现故障率的概率不高,最常见的是管脚开焊,这往往是焊接工艺引起的,电路故障时应首先想到开焊问题。另外,电路设计和PCB布线的不合理也是导致故障的主要原因,这点也要引起注意。
