晶体三极管-场效应管和可控硅三个元器件的控制极供电形式是否相同

返回列表来源:壹芯微 发布日期 2021-04-19 浏览:-

晶体三极管-场效应管和可控硅三个元器件的控制极供电形式是否相同

这三种元器件的控制极供电形式有所不同,三极管和场效应管属于放大型器件,供电形式比较类似,不过晶体三极管是电流控制型器件,以基极输入的微小电流控制集电极较大的电流,是电流控制电流。场效应管则属于电压控制型器件,以栅极和源极之间的电压来控制漏极电流,是电压控制电流。而可控硅不属于放大型器件,应用上类似于继电器,以较小的触发电流来控制大电流的开启关断。

1,晶体三极管。

晶体三极管-场效应管和可控硅三个元器件的控制极供电形式是否相同

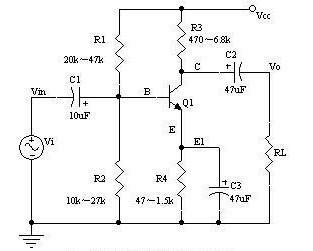

三极管工作在放大状态时,必须为各极提供合适的直流偏置电压,才能通过输入小的交流信号实现输出放大,目的是将交流信号的电位抬高,以实现不失真的放大。常见并比较实用的有分压偏置,如上图。另外根据管型的不同偏置电压极性也不相同。

2,场效应管

晶体三极管-场效应管和可控硅三个元器件的控制极供电形式是否相同

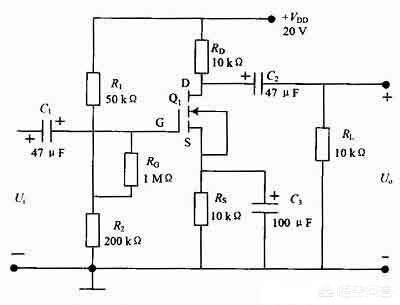

场效应管是根据栅极和源极之间的电压来控制漏极电流大小的,和三极管的电流控制电流不同,分为结型场效应管和MOS场效应管,每一种都有P沟道和N沟道之分,其中MOS场效应管又分为增强型和耗尽型,增强型MOS管必须加一定的栅源偏置电压,才会产生漏极电流,而耗尽型却可以加正负偏压或零偏。场效应管常见的偏置电路有固定偏置、自给偏置和分压自给偏置三种,其中分压自偏电路使用最多,如上图,增强型和耗尽型都能适用。

晶体三极管-场效应管和可控硅三个元器件的控制极供电形式是否相同

3,可控硅

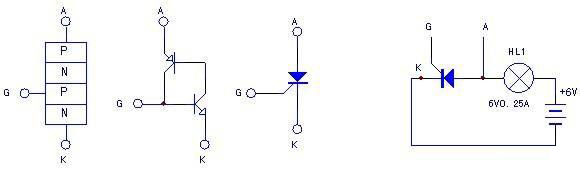

可控硅分为单向可控硅和双向可控硅,区别是单向可控硅由控制极加触发电流导通后,电流只能从阳极向阴极导通,一旦导通控制极也就失去了作用,要想关断只能是阳极和阴极电压极性反向或电压降低至一定值,如上图,单向可控硅符号相当于整流二极管中间加了一个控制极,利用它便可实现可控整流。而双向可控硅触发脉冲的极性改变时,导通方向会随着极性的不同而改变,所以可以控制交流负载,通过调节触发脉冲即可实现电机调速等应用。

壹芯微科技针对二三极管,MOS管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
