较简单的贴片电阻识别方法

返回列表来源:壹芯微 发布日期 2019-01-14 浏览:-

壹芯微作为国内专业生产电阻的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分析一些知识或者客户的一些问题,来出来分享,今天我们来说下比较简单的贴片电阻识别方法,请看下方

要快速识别贴片电阻,那就必须知道什么是贴片电阻?贴片电阻就是金属粉和玻璃釉粉混合,采用丝网印刷法印在基板上制成的电阻器。

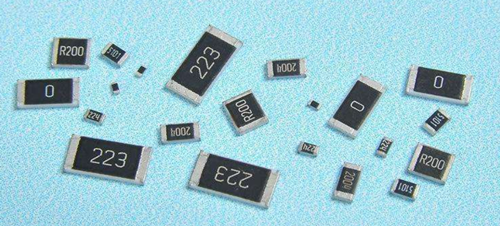

如何快速识别贴片电阻,方法一:看图

电阻

如图正面主要是中间黑色带电阻代码,方便识别贴片电阻大小,两头是锡面,银白色,方便焊接。背面中间是高纯度氧化铝基板,两头同样是锡面。
特别提示:0603封装以上的可以通过表面的代码识别出贴片电阻的大小,但是0603以下的因为太小所以无法添加代码,因此只有通过第二种办法,借助万用表测量阻值。
最简单的一点,只要中间是黑色的一定是贴片电阻!!!
方法二:万用表识别贴片电阻
在没法通过肉眼准确区分或者不能肯定是贴片电阻的时候,就要借助万用表工具,将万用表调到电阻档,先选择大一点的档位,测试看是否有阻值显示,如果有就表明这是贴片电阻,如果要测量准确的阻值,如果阻值显示小,就调小档位再测量;如果阻值显示大,就调大档位再测量。
如果要区分贴片电阻的封装是多大的,熟悉的工程师可以一眼就看出来,但是就算不熟悉也没关系,只要对照下面的封装尺寸表估摸一下大小就知道具体的封装了。

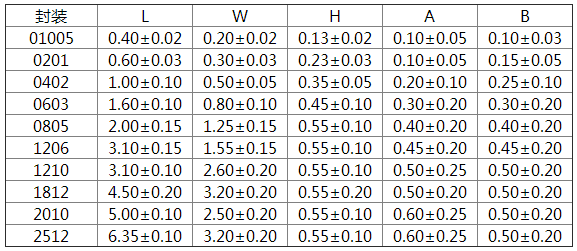

贴片电阻封装尺寸表如下:

电阻

壹芯微科技针对电阻作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
