静电感应晶体管基础知识图解

返回列表来源:壹芯微 发布日期 2019-11-07 浏览:-

静电感应晶体管是一种结型场效应管单极型压控器件。它具有输入阻抗高、输出功率大、开关特性好、热稳定性好以抗辐射能力强等特点。SIT在结构设计上采用多单元集成技术,因而可制成高压大功率器件。它不仅能工作在开关状态,作为大功率电流开关,而且也可以作为功率放大器,用于大功率中频发射机、长波电台、差转机、高频感应加热装置以及雷达等方面。目前,SIT的产品已达到电压1500V、电流300A、耗散功率3kW、截止频率30~50MHz。

晶体管基础知识

静电感应晶体管SIT(Static Induction Transistor)诞生于1970年,实际上是一种结型场效应晶体管。将用于信息处理的小功率SIT器件的横向导电结构改为垂直导电结构,即可制成大功率的SIT器件。SIT是一种多子导电的器件,其工作频率与电力MOSFET相当,甚至超过电力MOSFET,而功率容量也比电力MOSFET大,因而适用于高频大功率场合,目前已在雷达通信设备、超声波功率放大、脉冲功率放大和高频感应加热等某些专业领域获得了较多的应用。

但是SIT在栅极不加任何信号时是导通的,栅极加负偏压时关断,这被称为正常导通型器件,使用不太方便。此外,SIT通态电阻较大,使得通态损耗也大,因而SIT还未在大多数电力电子设备中得到广泛应用。

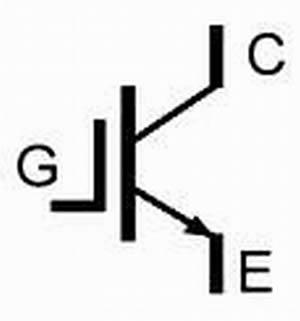

晶体管基础知识

源漏电流受栅极上的外加垂直电场控制的垂直沟道场效应晶体管,简称SIT。静电感应晶体管是一种新型器件,可用于高保真度的音响设备、电源、电机控制、通信机、电视差转机以及雷达、导航和各种电子仪器中。

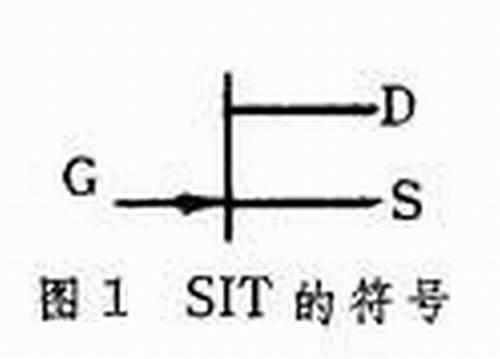

1952年日本的渡边、西泽等人提出模拟晶体管的模型,1971年9月日本西泽润一发表SIT的研究结果。在70年代中期,它作为音频功率放大器件在日本国内得到了迅速的发展,先后制出最高截止频率10兆赫、输出功率1千瓦和30兆赫、输出功率达2千瓦的静电感应晶体管。1974年之后,高频和微波功率静电感应晶体管有较大发展。已出现1吉赫下输出功率100瓦的内匹配合成器件和2吉赫下输出 10瓦左右的器件。静电感应型硅可控整流器已做到导通电流30安(压降为0.9伏),开关时间为110纳秒。另外,已研制出 MOS型SIT和SIT低功耗、高速集成电路,其逻辑门的功率-延迟积的理论值可达1×10-15焦以下。 SIT具有非饱和型电流电压输出特性,它和三极电子管的输出特性相类似(图1)。

结构分析

静电感应晶体管结构分析

SIT是一种电压控制器件。在零栅压或很小的负栅压时,沟道区已全部耗尽,呈夹断状态,靠近源极一侧的沟道中出现呈马鞍形分布的势垒,由源极流向漏极的电流完全受此势垒的控制。在漏极上加一定的电压后,势垒下降,源漏电流开始流动。漏压越高,越大,亦即 SIT的源漏极之间是靠漏电压的静电感应保持其电连接的,因此称为静电感应晶体管。SIT和一般场效应晶体管(FET)在结构上的主要区别是:①SIT沟道区掺杂浓度低,为1012~1015厘米-3,FET则为1015~1017厘米-3;②SIT具有短沟道,在输出特性上,前者为非饱和型三极管特性,后者为饱和型五极管特性。

结构形式

静电感应晶体管结构形式主要有三种结构形式:

表面电极结构

表面电极结构适用于高频和微波功率SIT;

晶体管基础知识

埋栅结构

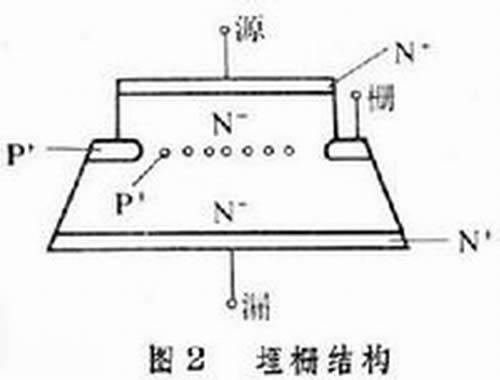

埋栅结构是典型结构(图2),适用于低频大功率器件;

晶体管基础知识

介质覆盖栅结构

介质覆盖栅结构是中国研制成功的,这种结构既适用于低频大功率器件,也适用于高频和微波功率器件,其特点是工艺难度小、成品率高、成本低、适于大量生产。中国已研制出具有这种结构的 SIT器件有:400兆赫,1~40瓦;1000兆赫,1~12瓦及1500兆赫,6瓦的SIT器件。另外,还制出600兆赫下耗散功率2.3瓦、噪声系数小于3分贝的功率低噪声SIT。

优点

和双极型晶体管相比,SIT具有以下的优点:

①线性好、噪声小。用SIT制成的功率放大器,在音质、音色等方面均优于双极型晶体管。

②输入阻抗高、输出阻抗低,可直接构成OTL电路。

③SIT是一种无基区晶体管,没有基区少数载流子存储效应,开关速度快。

④它是一种多子器件,在大电流下具有负温度系数,器件本身有温度自平衡作用,抗烧毁能力强。

⑤无二次击穿效应,可靠性高。

⑥低温性能好,在-19℃下工作正常。

⑦抗辐照能力比双极晶体管高50倍以上。
