igbt作用与原理是什么-igbt怎么选型和使用注意事项

返回列表来源:壹芯微 发布日期 2019-11-09 浏览:-

igbt作用与原理是什么-igbt怎么选型和使用注意事项详解

igbt作用和原理是什么?

IGBT的等效电路如图1所示。由图1可知,若在IGBT的栅极和发射极之间加上驱动正电压,则MOSFET导通,这样PNP晶体管的集电极与基极之间成低阻状态而使得晶体管导通;若IGBT的栅极和发射极之间电压为0V,则MOSFET截止,切断PNP晶体管基极电流的供给,使得晶体管截止。

igbt作用

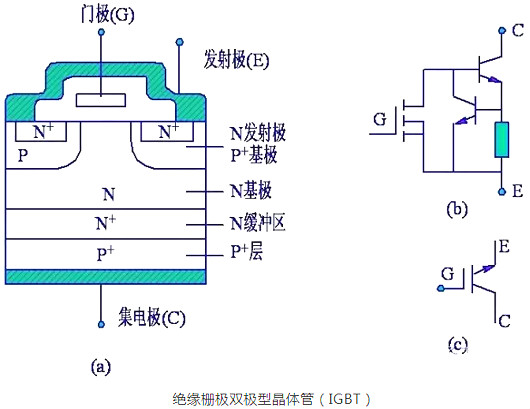

图1 IGBT的等效电路

由此可知,IGBT的安全可靠与否主要由以下因素决定:

1、IGBT栅极与发射极之间的电压。

2、IGBT集电极与发射极之间的电压。

3、流过IGBT集电极-发射极的电流。

4、IGBT的结温。

如果IGBT栅极与发射极之间的电压,即驱动电压过低,则IGBT不能稳定正常地工作,如果过高超过栅极-发射极之间的耐压则IGBT可能永久性损坏;

同样,如果加在IGBT集电极与发射极允许的电压超过集电极-发射极之间的耐压,流过IGBT集电极-发射极的电流超过集电极-发射极允许的最大电流,IGBT的结温超过其结温的允许值,IGBT都可能会永久性损坏。

igbt作用

IGBT的开关作用是通过加正向栅极电压形成沟道,给PNP晶体管提供基极电流,使IGBT导通。反之,加反向门极电压消除沟道,流过反向基极电流,使IGBT关断。IGBT的驱动方法和MOSFET基本相同,只需控制输入极N一沟道MOSFET,所以具有高输入阻抗特性。

当MOSFET的沟道形成后,从P+基极注入到N一层的空穴(少子),对N一层进行电导调制,减小N一层的电阻,使IGBT在高电压时,也具有低的通态电压。

igbt作用

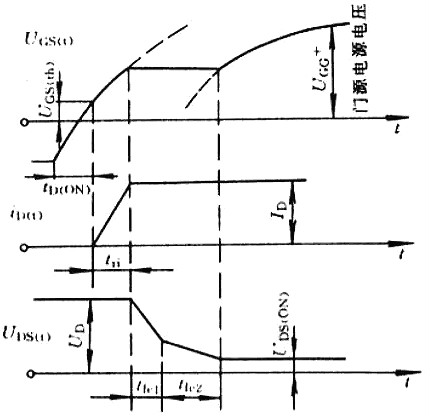

开通时IGBT的电源、电压波形

igbt作用

igbt作用:IGBT是一种功率晶体管,运用此种晶体设计之UPS可有效提升产品效能,使电源品质好、效率高、热损耗少、噪音低、体积小与产品寿命长等多种优点。

IGBT主要用于变频器逆变和其他逆变电路。将直流电压逆变成频率可调的交流电。它有阴极,阳极,和控制极。关断的时候其阻抗是非常大的基本是断路,接通的时候存在很小的电阻,通过接通或断开控制极来控制阴极和阳极之间的接通和关断。

igbt使用注意事项

(1)操作过程中要佩戴防静电手环;

(2)尽量不要用手触摸驱动端子部分,当必须要触摸模块端子时,要先将人体或衣服上的静电用大电阻接地进行放电后,再触摸;

(3)IGBT模块驱动端子上的黑色海绵是防静电材料,用户用接插件引线时取下防静电材料立即插上引线;

(4)在焊接作业时,设备容易引起静电压的产生,为了防止静电的产生,请先将设备处于良好的接地状态下。

igbt如何选型

1、IGBT额定电压的选择

三相380V输入电压经过整流和滤波后,直流母线电压的最大值:在开关工作的条件下,IGBT的额定电压一般要求高于直流母线电压的两倍,根据IGBT规格的电压等级,选择1200V电压等级的IGBT。

2、IGBT额定电流的选择

以30kW变频器为例,负载电流约为79A,由于负载电气启动或加速时,电流过载,一般要求1分钟的时间内,承受1.5倍的过流,择最大负载电流约为119A ,建议选择150A电流等级的IGBT。

3、IGBT开关参数的选择

变频器的开关频率一般小于10kHZ,而在实际工作的过程中,IGBT的通态损耗所占比重比较大,建议选择低通态型IGBT。
