恒流二极管的知识概念与性能特点

返回列表来源:壹芯微 发布日期 2019-08-26 浏览:-

恒流二极管的概念

恒流二极管和恒流三极管是近年来问世的半导体恒流器件,是与稳压二极管相对偶的基础电子元器件。在恒流二极管的基础上增加控制脚端,进而发展成为恒流三极管。它们都能在很宽的电压范围内输出恒

定的电流,并具有很高的动态阻抗。由于它们的恒流性能好、价格较低、使用简便,因此已被广泛用于恒流源、稳压源、放大器以及电子仪器的保护电路中。

恒流二极管的性能特点

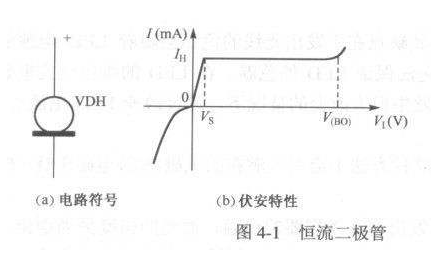

恒流二极管(CRD)属于两端结型场效应恒流器件。其电路符号和伏安特性如图一所示。恒流二极管在正向工作时存在一个恒流区,在此区域内IH不随VI而变化;其反向工作特性则与普通二极管的正向特性有相似之处。恒流二极管的外形与3DG6型晶体管相似,但它只有两个引线,靠近管壳突起的引线为正极。

恒流二极管的主要参数有:恒定电流(IH),起始电压(VS),正向击穿电压(V(BO)),动态阻抗(ZH),电流温度系数(αT)。其恒定电流一般为0.2~6mA。起始电压表示管子进入恒流区所需要的最小电压。恒流二极管的正向击穿电压通常为30~100V。

动态阻抗的定义是工作电压变化量与恒定电流值变化量之比,对恒流管的要求是ZH愈大愈好,当IH较小时ZH可达数兆欧,IH较大时ZH降至数百千欧。

电流温度系数由下式确定:

αT=[(△IH/IH)/△T]*100%

式中的△IH、△T分别代表恒定电流的变化量与温度变化量。需要指出,恒流二极管的αT可以为正值,也可以是负值,视IH值而定。一般讲,当IH《0.6mA时,αT》0;当IH》0.6mA时,αT《0。因此,IH《0.6mA的恒流管具有正的电流温度系数,IH》0.6mA的管子则具有负的电流温度系数。假如某些管子的IH值略低于0.6mA,那么其αT值伴随IH的变化既可为正,又可为负,通常就用绝对值表示。αT的单位是%/℃。

恒流二极管在零偏置下的结电容近似为10pF,进入恒流区后降至3~5pF,其频率响应大致为0~500kHz。

当工作频率过高时,由于结电容的容抗迅速减小,动态阻抗就升高,导致恒流特性变差。

恒流二极管
