光电二极管工作原理知识介绍

光电二极管原理

普通二极管在反向电压作用时处于截止状态，只能流过微弱的反向电流，光电二极管在设计和制作时尽量使PN结的面积相对较大，以便接收入射光。光电二极管是在反向电压作用下工作的，没有光照时，反向电流极其微弱，叫暗电流；有光照时，反向电流迅速增大到几十微安，称为光电流。光的强度越大，反向电流也越大。光的变化引起光电二极管电流变化，这就可以把光信号转换成电信号，成为光电传感器件。

光电二极管的工作原理

光电二极管是将光信号转换成电流或电压信号的特殊二极管，它与常规二极管结构上基本相似，都具有一个PN结，但光电二极管在设计和制作时尽量使PN结的面积相对较大，以便接收入射光。

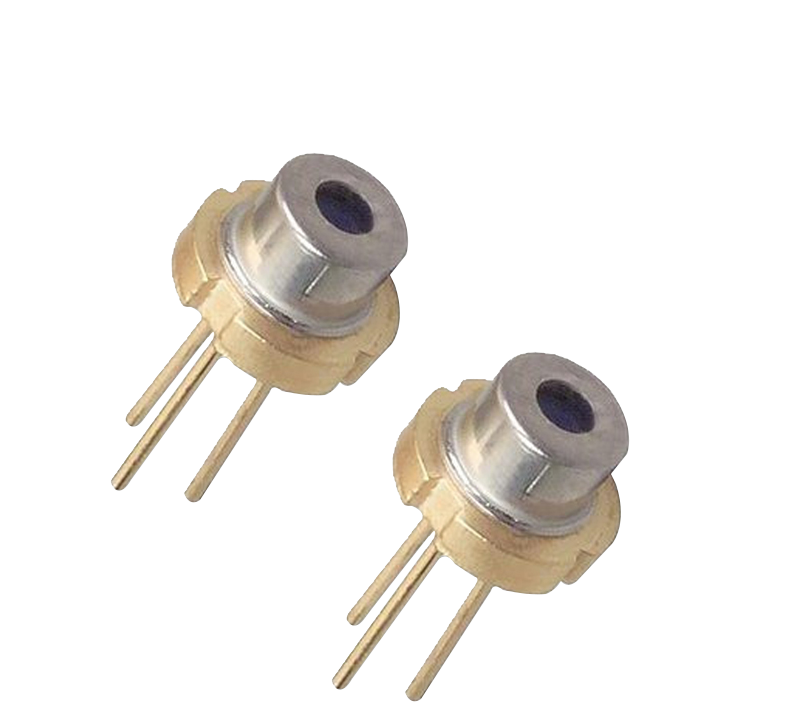

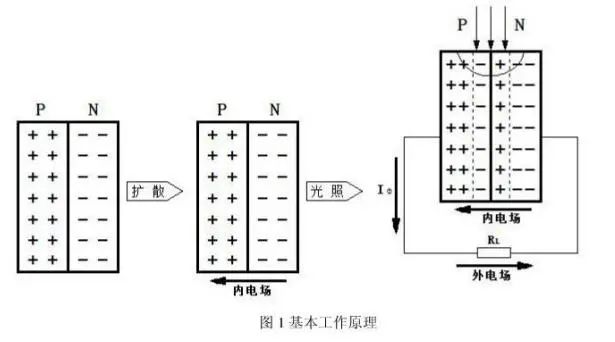

其基本原理是当光照在二极管上时，被吸收的光能转换成电能。光电二极管工作在反向电压作用下，只通过微弱的电流（一般小于0.1微安），称为暗电流，有光照时，携带能量的光子进入PN结后，把能量传给共价键上的电子，使有些电子挣脱共价键，而产生电子-空穴对，称为光生载流子，因为光生载流子的数目是有限的，而光照前多子的数目远大于光生载流子的数目，所以光生载流子对多子的影响是很小的，但少子的数目少有比较大的影响，这就是为什么光电二极管是工作在反向电压下而不是正向电压下，于是在反向电压作用下被光生载流子影响而增加的少子参加漂流运动，在P区，光生电子扩散到PN结，如果P区厚度小于电子扩散长度，那么大部分光生电子将能穿过P区到达PN结，在N区也是相同的道理，也因此光电二极管在制作时，PN结的结深很浅，以促使少子的漂移。

综上若光的强度越大，反向电流也就越大，这种特性称为光导电，而这种现象引起的电流称为光电流。总的来说光电二极管的工作是一个吸收的过程，它将光的变化转换成反向电流的变化，光照产生电流和暗电流的综合就是光电流，因此光电二极管的暗电流因尽量最小化来提器件对光的灵敏度，光的强度与光电流成正比，因而就可以把光信号转换成电信号。

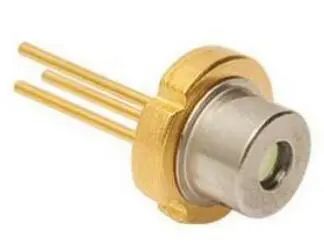

PIN光电二极管

光电二极管的PN结中间掺入一层浓度很低的N型半导体，就可以增大耗尽区的宽度，达到减小扩散运动的影响，提高响应速度的目的。由于这一掺入层的掺杂浓度低，近乎本征（Intrinsic）半导体，故称I层，因此这种结构成为PIN光电二极管。I层较厚，几乎占据了整个耗尽区。绝大部分的入射光在I层内被吸收并产生大量的电子-空穴对。在I层两侧是掺杂浓度很高的P型和N型半导体，P层和N层很薄，吸收入射光的比例很小。因而光产生电流中漂移分量占了主导地位，这就大大加快了响应速度。
