分流电阻的选择与作用是什么

分流电阻是电流传感是电子系统中的一项重要功能，但其复杂性往往被低估。准确地测量电流流动远不如测量电压那么容易，当试图测量通过一个连接到相对高的电源电压的负载的电流时，就更困难 了。这时候就需要电流敏感电阻，也是我们常说的分流电阻。由于分流电阻测量精度高、温度系数低、成本较低而成为电流测量的首选技术。此外分流电阻低阻抗，小电压通过分流电阻通常必须提高。这个任务通常是由一个电流感知放大器来完成的，它可以连接在低侧或高侧结构中。

然而，当分流电阻器使用在负载是由相对较高的电压源驱动时，如在工业控制应用分流电阻器，感应电阻可以显著增大，而不会使负载失去太多的驱动电压。这些增加的分流电阻器会产生更大的电流感应电压，相比之下，通过低阻抗并联电阻的感应电流产生的电压通常以毫欧姆或微欧姆测量。在大功率分流电阻器I业应用中，从电机控制到功率转换，这些感应电压通常可以高达几伏。

然而，当分流电阻器使用在负载是由相对较高的电压源驱动时，如在工业控制应用分流电阻器，感应电阻可以显著增大，而不会使负载失去太多的驱动电压。这些增加的分流电阻器会产生更大的电流感应电压，相比之下，通过低阻抗并联电阻的感应电流产生的电压通常以毫欧姆或微欧姆测量。在大功率分流电阻器I业应用中，从电机控制到功率转换，这些感应电压通常可以高达几伏。

分流电阻的选择

分流电阻由于其特殊作用，在精密电子产品，如仪器，仪表，测量设备中使用时，应该特别注重电阻精度的选择，如果精度不够，可能导致分路通过的电流大小和预计数值差别过大，这样直接导致测量结果出现较大误差，就失去了测量的意义。同理其他精密电子产品，由于本身要求高，所以最好能选择精度高的电阻器。

以4.7Kohm（千欧姆）阻值的电阻为例，市面上最普通的是5%精度的电阻，对一般用途上是可以满足的，但是对于精密电子产品，分流电阻，采样电阻，这些功能的产品来说远远不够。应该选择精度高的捷比信贴片电阻。精度可以根据要求选择1%，0.1%精度，0.5%，0.25%，0.05%电阻，0.01%精度电阻。

同时，温度系数即温漂TCR，也是影响阻值变化，分流电流的重要参数，Kohm级的电阻如果温漂TCR几百PPM，和精度一样，不能满足高要求，根据产品要求选择5PPM，10PPM，15PPM，25PPM，50PPM（关于TCR温漂知识，请参阅捷比信电阻网）等。

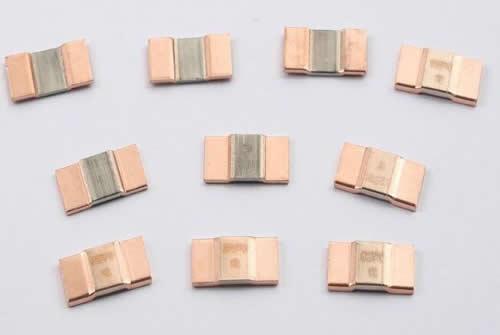

如果分流电阻的阻值小于1欧姆，也就是毫欧级，那么可以选择低阻值采样级电阻，捷比信采样电阻。阻值范围在0.0005欧姆，0.5毫欧，到1000毫欧，1欧姆之间。
