ESD静电二极管知识普及(ESD)

返回列表来源:壹芯微 发布日期 2020-09-23 浏览:-

ESD静电二极管知识普及(ESD)

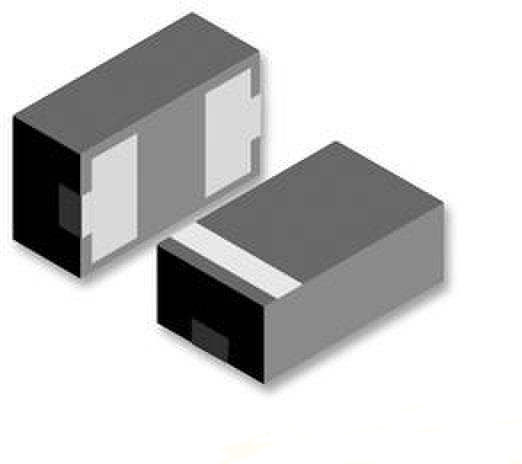

ESD静电二极管

静电保护元件(ElertroStaticDischarged Protection)防静电管ESD静电二极管简称ESD,是一种过压、防静电保护元件,是为高速数据传输应用的I/O端口保护设计的器件。

ESD静电二极管封装规格有:SOD-323封装、SOD-523封装、SOD-882封装、DFN-1006封装、DFN-1006BP封装、DFN-1006DN封装、SOD-882封装、SOD-923封装、SO-08封装、SOP-14封装、SOP-16封装、SOT-23封装、SOT-25封装、SOT-26封装、SOT-143封装、SOT-323封装、SOT-353封装、SOT-363封装、SOT-553封装、SOT-563封装、DSON-10封装、MSOP-08封装、DFN2010P8封装、DFN2510P10封装、DFN2626P10封装、EMI系列、高分子ESD静电二极管系列、SOD-123封装、DFN0603(0201)封装、SO-06封装、SOT-363封装、DFN2510封装等规格系列。

产品电压:2.5V-70V

产品特性:反应速度快(小于1ns),电容值低,体积小,集成度高,封装多样化,漏电流低,电压值低(最低可做到2.5V)有助于保护敏感的电子电路不受静电放电(ESD)事件的破坏,是理想的高频数据保护器件。

产品应用:静电保护元件被广泛应用于HDMI接口、便携式视频设备、LCD等离子电视、USB2.0和USB3.0接口、GPS系统、便携设备(PDA、DSC、蓝牙)、打印机接口、卫星接收器、DVI、天线等进而改善对敏感电子元件的保护。

产品作用:ESD静电二极管并联于电路中,当电路正常工作时,它处于截止状态(高阻态),不影响线路正常工作,当电路出现异常过压并达到其击穿电压时,它迅速由高阻态变为低阻态,给瞬间电流提供低阻抗导通路径,同时把异常高压箝制在一个安全水平之内,从而保护被保护IC或线路;当异常过压消失,其恢复至高阻态,电路正常工作。

ESD保护器件是用来避免电子设备中的敏感电路受到ESD(静电放电)的影响。可提供非常低的电容,具有优异的传输线脉冲(TLP)测试,以及IEC6100-4-2测试能力,尤其是在多采样数高达1000之后,进而改善对敏感电子元件的保护。

壹芯微科技针对二三极管,MOS管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
