二极管钳位电路图知识

返回列表来源:壹芯微 发布日期 2019-08-28 浏览:-

钳位电路(ClampingCircuit)的作用是把整个信号幅值进行直流平移。最后的输出波形与输入波形的形状不变,只是在输入信号的基础上增加了直流分量。该直流分量的大小取决于电路本身的具体参数。钳位电路的应用也很多,在我们家里的彩色电视机里有它的身影。在其中它起到恢复电视亮度信号的直流分量。

钳位二极管特性

1、二极管具有单向导电性,正向导通,反向不导通。半导体二极管导通时相当于开关闭合(电路接通),截止时相当于开关打开(电路切断),所以二极管可作开关用。

2、二极管的钳位是指利用二极管正向导通压降相对稳定,且数值较小(有时可近似为零)的特点,来限制电路中某点的电位。

3、二极管是有一个P型半导体和一个N型半导体结合在一起形成的,中间会形成一个PN节,隔离正是由于PN节的作用。PN节处由于电子的漂移本身形成了一个内电场,当外加电压产生的电场与内电场的方向相同时电流便能通过,否则就会被内电场抵消而被隔离。过大则会将PN节击穿,是不容许的

负钳位器

二极管钳位

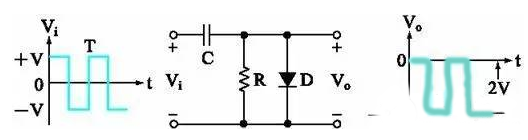

(1)简单型

工作原理Vi正半周时,DON,C充电至V值,Vo=0V。Vi负半周时,DOFF,Vo=-2V。

二极管钳位

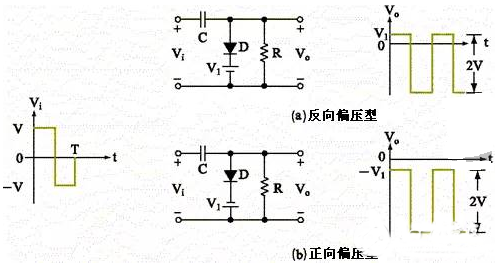

(2)加偏压型

工作原理

Vi正半周时,二极管DON,C被充电至V值(左正、右负),Vo=+V1(a)图或-V1(b)图。

Vi负半周时,二极管DOFF,RC时间常数足够大,Vo=VC+Vi(负半周)=2V。

正钳位器

二极管钳位

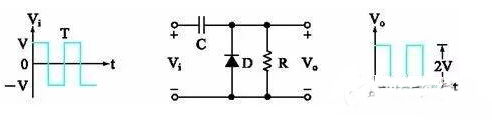

(1)简单型

工作原理

Vi负半周时,DON,C充电至V值(左负、右正),Vo=0V。Vi正半周时,DOFF,Vo=VC+Vi(正半周)=2V。

二极管钳位

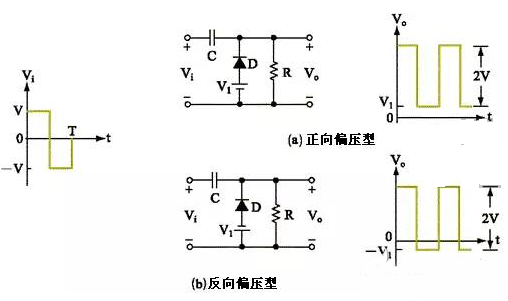

(2)加偏压型

判断输出波形的简易方法

1.由参考电压V1决定输出波形于坐标轴上的参考点。

2。由二极管D的方向决定原来的波形往何方向移动,若二极管的方向为

二极管钳位

,则波形必须向上移动;若二极管的方向为,

二极管钳位

则波形必须往下移动。

3决定参考点与方向后,再以参考点为基准,将原来的波形画于输出坐标轴上,即为我们所求。
