二极管的种类与区别-知识介绍

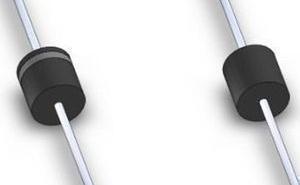

TVS二极管：

TVS二极管超过它的耐压值后，会瞬间导通短路，反应速度在ns级，而稳压管是稳压作用的，超过它的稳压值，只要功率不超过它的耐受值，就会稳定在它的稳压值范围内。TVS是瞬态抑制二极管，主要是用来抑制瞬时电压尖峰，减少尖峰电压对元器件的损耗。双向击穿二极管也称瞬态电压抑制二极管（TVS），是一种具有双向稳压特性和双向负阻特性的过压保护器件，类似于压敏电阻器。它应用于各种交流及直流电源电路中，用来抑制瞬间过电压。当被保护电路瞬间出现浪涌脉冲电压时，双向击穿二极管能迅速齐纳击穿，由高阻状态变为低阻状态，对浪涌电压进行分流和箝位，从而保护电路中各元件不被瞬间浪涌脉冲电压损坏。

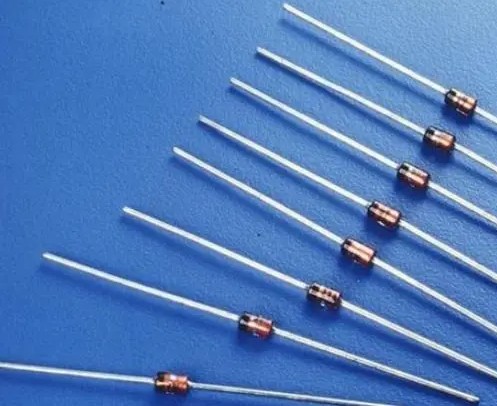

稳压二极管：

稳压二极管主要是稳压的作用。就是稳压二极管的特点就是击穿后，其两端的电压基本保持不变。这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。

普通硅二极管：

普通硅二极管的耐压可以做得较高，但是它的恢复速度低，只能用在低频的整流上，如果是高频的就会因为无法快速恢复而发生反向漏电，最后导致管子严重发热烧毁；

肖特基二极管：

肖特基二极管是以金属和半导体接触形成的势垒为基础的二极管，简称肖特基二极管(Schottky Barrier Diode,SBD），具有正向压降低（0.4--0.5V）、反向恢复时间很短（10-40纳秒），而且反向漏电流较大，耐压低，一般低于150V，多用于低电压场合。其耐压能常较低，但是它的恢复速度快，多用作高频、低压、大电流整流二极管、续流二极管、保护二极管，也有用在微波通信等电路中作整流二极管、小信号检波二极管使用。在通信电源、变频器等中比较常见。一个典型的应用，是在双极型晶体管 BJT 的开关电路里面 通过在 BJT 上连接 Shockley 二极管来箝位，使得晶体管在导通状态时其实处于很接近截止状态，从而提高晶体管的开关速度。这种方法是 74LS，74ALS，74AS 等典型数字 IC 的 TTL内部电路中使用的技术。

快恢复二极管：

快恢复二极管是指反向恢复时间很短的二极管（5us以下），工艺上多采用掺金措施，结构上有采用PN结型结构，有的采用改进的PIN结构。其正向压降高于普通二极管（1-2V），反向耐压多在1200V以下。从性能上可分为快恢复和超快恢复两个等级。前者反向恢复时间为数百纳秒或更长，后者则在100纳秒以下。这两种管子通常用于开关电源。

肖特基二极管和快恢复二极管区别：

前者的恢复时间比后者小一百倍左右，前者的反向恢复时间大约为几纳秒~！ 前者的优点还有低功耗，大电流，超高速~！电气特性当然都是二极管阿~！快恢复二极管在制造工艺上采用掺金,单纯的扩散等工艺,可获得较高的开关速度,同时也能得到较高的耐压.目前快恢复二极管主要应用在逆变电源中做整流元件。

瞬态电压抑制二极管（TVS管）

瞬态电压抑制二极管常称为防雷管，是一种安全保护器件。这种器件在电路系统中起到分流、箝位作用，可以有效降低由于雷电、电路中开关通断时产生的高压脉冲，避免雷电、高压脉冲损坏其它器件。瞬态电压抑制二极管有单向、双向两种。单向的图形符号与稳压管相似，TVS器件按极性可分为单极性和双极性两种；按用途可分为通用型和专用型；按封装和内部结构可分为轴向引线二极管、双列直插TVS阵列、贴片式和大功率模块等[1]。轴向引线的产品峰值功率可达400 W、500 W、600W、1500W和5 000W。其中大功率的产品主要用在电源馈线上，低功率产品主要用在高密度安装场合。对于高密度安装的场合，也可以选择双列直插和表面贴装等封装形式。当输入端有高压浪涌脉冲引入时，不论脉冲方向如何，TVS管能快速进入击穿状态，对输入电压进行箝位。

应用电路：

二极管，普通二极管，一般用在低频检波或者整流电路中。

肖特基二极管，快恢复二极管，用在高频或者超高频检波或者整流电路中。

双向触发二极管，用在双向可控硅触发电路中。

开关二极管用在电压低，电流小，频率稍高的信号控制电路中，如：CPU外围电路。

开关二极管用来控制电路的通断，可以用于钳位电路

普通二极管主要用来整流，将交流电变成脉动直流电

肖特基二极管, 快恢复二极管用于开关电路或者保护电路，功率较小

双向触发二极管就是可控硅导通是需要触发信号，用于一些调控电路

开关二极管起开关作用，如楼道内的声控灯开关

普通二极管起稳压作用，主要用于电路板

快恢复二极管起超电压保护作用

整流二极管起整流作用，如交流电变直流电

双向触发二极管,也起开关作用

发光二极管起发光作用，如指示灯
