电子模块之升压电源模块知识普及

返回列表来源:壹芯微 发布日期 2021-01-07 浏览:-

电子模块之升压电源模块知识普及

说电源模块之前,先简单的说下电源模块与电源的区别。从界定上来说,电源就是把其它形式的能量转换成电能的设备。而电源模块虽然也属于电源供应器,但它的实质是一款可以直接焊接直插在电路板上的电源转换器。简单举个例子,我们必须给手机电池充电,但不可以将手机直接插进插排上,过高电压会促使手机的锂电芯崩溃,我们可以挑选应用1个电源转换装置,把插排上的220V电压转换成自身的手机的适合的电压来充电是更为有效的,它确保了锂电芯在充电时可以享有平稳的电压流,而电源模块的实质也是这款电源转换装置。

电源模块的作用很多,一、隔离作用:1、安全隔离:强电弱电隔离、IGBT隔离驱动、浪涌隔离保护、雷电隔离保护(如人体接触的医疗电子设备的隔离保护)2、噪声隔离:(模拟电路与数字电路隔离、强弱信号隔离)3、接地环路消除:远程信号传输、分布式电源供电系统。二、保护作用:短路保护、过压保护、欠压保护、过流保护、其它保护三、电压变换:升压变换、降压变换、交直流转换(AC/DC、DC/AC)、极性变换(正负极性转换、单电源与正负电源转换、单电源与多电源转换)四、稳压:交流市电供电、远程直流供电、分布式电源供电系统、电池供电。五、降噪:有源滤波。

电源模块使用范围很广,它广泛应用于交换设备、接入设备、移动通讯、微波通讯以及光传输、路由器等通信领域和汽车电子、航空航天等各种行业领域。

电源模块分类也较多,有不同的划分标准,比较统一的划分如下:

通常人们按照现代电力电子的应用领域划分,可划分为九大类:绿色电源模块、开关电源模块、变换器、UPS、变频器电源、焊机电源模块、直流电源模块、滤波器、供电系统。

按变换方式一般分为AC转DC或DC转DC。

今天说的是DC-DC可调升降压电源模块。可调升降压模块顾名思义,通俗的讲就是可以改变输出电压的模块,通过扭动模块上的微调电位器,实现调整输出电压的大小。

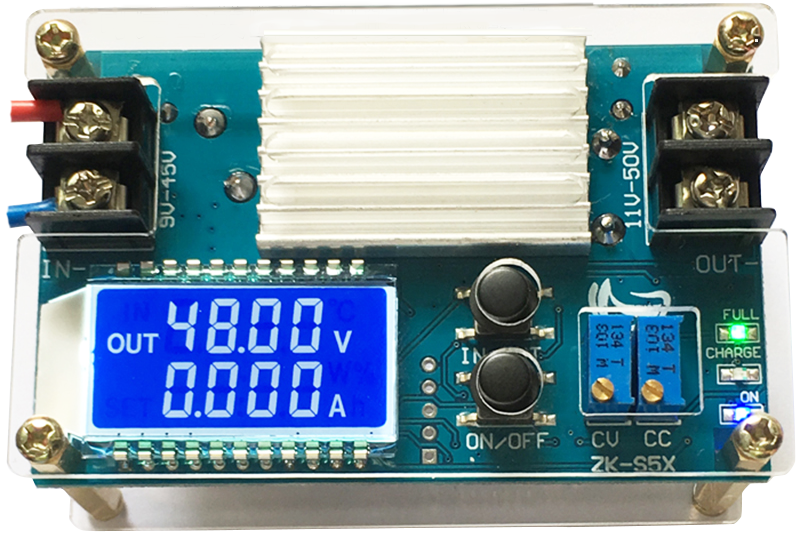

根据模块功能分为升压电源模块,降压电源模块,升降压电源模块。咱们先说说升压电源模块。此模块输出电压一定会比输入电压高,当输入电压低于预设值时,就算输入电压产生波动,输出电压也不受影响,保持恒定。当输入电压到达预设值临界点时,稳压作用开始失效。下图就是一款升压恒压恒流电源模块

电源模块

此模块电压范围宽,恒压恒流液晶显示,带有水晶壳,我个人是很喜欢的。

此模块克服了由于升压架构特殊,传统升压模块关断后输出电压为输入电压的问题。还克服了传统升压模块在带载启动、设置输出电压低于输入电压、输出电压调节过高等条件下很容易烧毁的问题。另外加入了更多的保护功能,输入端防反接保护,反接不会烧毁;有防倒灌功能,可以直接接电池充电;另有过功率过电流过电压保护。

壹芯微科技针对二三极管,MOS管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
