单相电机为什么要加电容-单相电机的电容如何选

返回列表来源:壹芯微 发布日期 2020-07-29 浏览:-

单相电机为什么要加电容-单相电机的电容如何选

一、单相电机为什么要加电容?

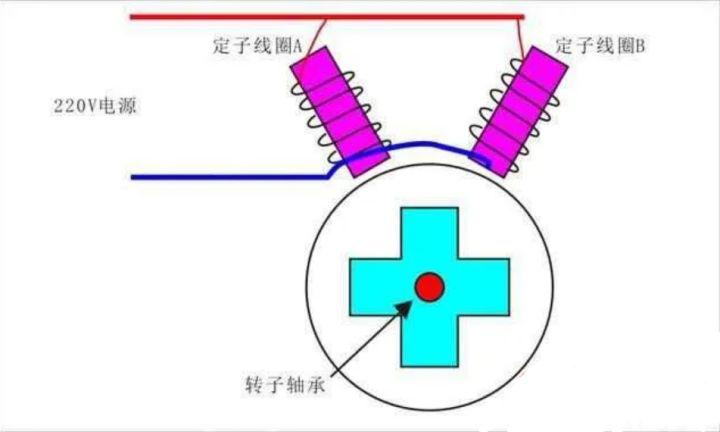

1.两个线图同时得电

对于单相异步电动机来说,只有一路交流电。同时接在定子线图A和B时(线圈通电产生磁场,吸引转子进行转动),会有什么情况发生呢?对,没错,转子可能顺时针转动,也可能逆时针转动。这种电机不能用于实际生产中。

电容

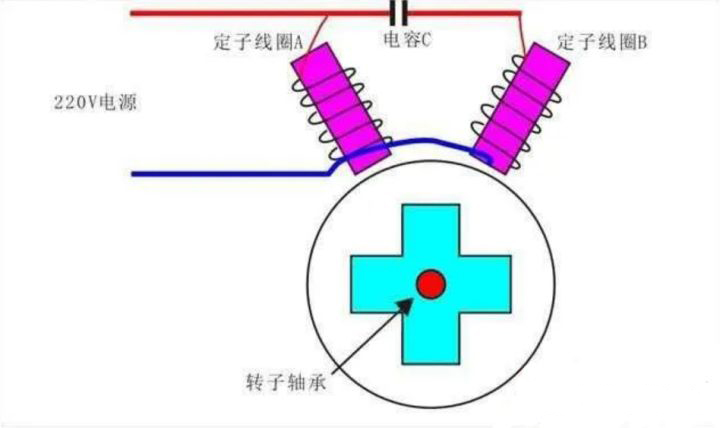

2.两个线圈得电有先后顺序

还是上面的电机模型图,如果我让线圈A先得电,线圈B后得电,那么转子肯定是逆时针转动。同理,顺时针转动。

这样电机的方向就确定了,不会出现可左可右的情况。

可喜的是,我们的电源是交流电,对于交流电来说,电流超前或滞后采用电感或电容就动实现,电机本身就是电感了,只能通过电容来实现了。

电容

虽然说叫启动电容,但这个电容主要是用来移相,也就是让线圈得电顺序不一样。

以上也就说明了为什么要加启动电容的原因了。

单相电机单靠运行绕组是无法实现正常启动的,必须加装启动绕组再通过电容裂相,来帮助电机启动。在设计上,有的电机启动后会通过离心开关断开启动绕组和电容的回路,单靠运行绕组来工作。而有的电机,则没有离心开关,在电机启动后,启动绕组会作为副绕组和电容继续帮助电机正常运转。

有的电机还在启动电容的基础上安装了运行电容,一般比启动电容小,其目的是为了提高电机力矩,和副绕组配合帮助主绕组完成运转。其实这也可以理解为在普通电容运转电机的内部多加了一个启动电容。

二、单相电机的电容怎么选

单相电机工作电容的计算公式:GC=1950I/Ucos∮(微法)

I:电机电流

U:单相电源电压

cos∮:功率因数,取0.75

1950:常数

如果取单相电为220Vrms

则GC=1950I/Ucos∮=1950P/(U^2)cos∮=1950*P/(220*220)*0.75≈0.03*P(uF)

其中P为电机功率

算出单相电机工作电容后,起动电容按工作电容的1-4倍(启动电容越大则启动电流越大,对外面电网干扰也越大)、启动扭矩增大,启动越快。

反之,如果启动电容越小则启动电流越小(对外面电网干扰也越小)、启动扭矩越小,启动越慢。耐压必须大于交流输入电压最大峰值(220Vrms*1.414≈311),可取400V耐压或更高的耐压。
