电路中为什么同时出现DVDD-DVSS、AVDD、AVSS多个电源

从事电路系统开发时，特别是使用模数混合集成电路SOC芯片的便携式消费电子产品中，有时候会出现几个电源，例如DVDD、DVSS、AVDD、AVSS等，很容易混淆。

这些电源参数多出现在交流、直流、电池混合供电的应用，如采用MCU芯片的消费电子产品，带有LCD显示屏和LED二极管指示的装置等。

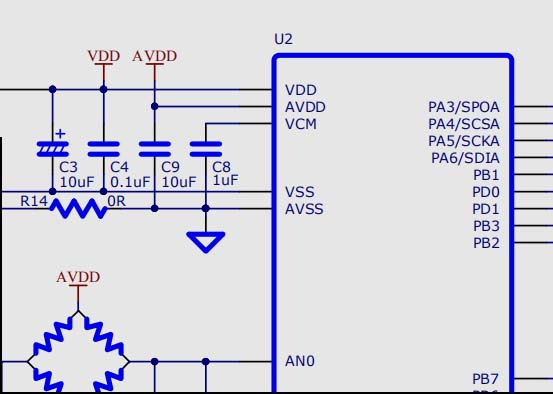

采用多电源为混合芯片供电的典型电路

首先，要看前缀是A，还是D。A表示模拟，D代表数字。

其次，有时还有以P开头的电源，这代表大电流；以C开头的电源，代表内核；

第三,前缀后面的部分，一般与普通电路一样。

以下是常用电源引脚的简单介绍。

例如：

DVDD：Digital VDD，电路中数字部分的电源。

DVSS：Digital VSS，电路中数字部分的地。

AVDD：Analog VDD，电路中模拟部分的正电源，代表从芯片向外供电的。

AVSS：Analog VSS，电路中模拟部分的地。

PVDD：Power VDD，大电流部分电路的电源。

PVSS：Power VSS，大电流部分电路的地。

CVDD：是内核电压。

除了芯片引脚，VPP、VDD、VCC也常出现在电路中。

其中：

VPP：是峰峰值电压，即正（余）弦曲线中最大值和最小值的差，也就是电压的最大值的2倍。

VDD：器件内部的工作电压（接电源）。

VCC：电路的供电电压（对于数字电路来说）。

这里，VDD是芯片的工作电压（通常Vcc>Vdd），VSS是接地点。而VCC与VDD的区别在于，前者是供电电压，后者是工作电压，通常VCC>VDD。

随着物联网技术的发展，智能终端产品将越来越广泛，多种供电方式是低功耗终端产品的便利性之一，这对MCU、ADC芯片、LED二极管、LCD/LED驱动器的需求将增加，也是新一代低功耗产品的设计挑战之一。
