电路板中Q符号是代表什么元件

返回列表来源:壹芯微 发布日期 2020-03-21 浏览:-

电路板中Q符号是代表什么元件

电路板中的Q符号一般代表三极管或者场效应管,字母加数字表示代号为几的三极管和场管,比如Q1,就是代号为1的三极管,一般是电路板设计者根据添加的元器件先后顺序来排序的,至于具体是场管和普通三极管需要根据型号来区分。

在电路板中,我们常常可以看到每个元器件旁边都标有字母加数字的组合,比如R1,C2等等,其中所代表的含义很简单,就是为了方便调试和维修,这样一说代号就知道是哪个了。常用的元器件表示有R为电阻,C为电容,L为电感,D为二极管,Q为三极管,U表示集成电路,这几个都是经常可以看到的。

电路板

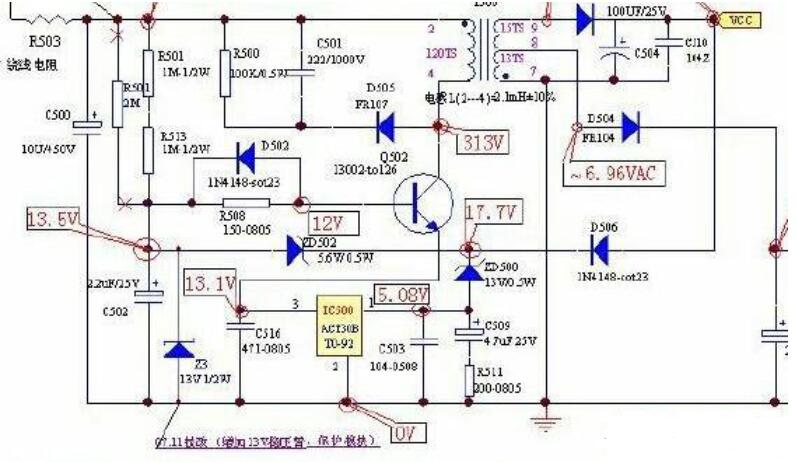

另外还有一种比较复杂的板子上表示方法一般都是字母加三位数字,比如R501,其中第一位R表示电阻,第二位表示所在的功能模块,比如电源电路,这是由设计者决定的,一般情况下第二位如果是一样的,就表示是在同一个功能电路中,第三位就是编号了。比如上图中,是一个电磁炉开关电源电路,其中第二位数字都是5,比如R513,D502等,这些都属于电源电路。这是为了便于查找,只要一说元器件编号,就能知道是哪个电路中的东西了。
