多个mos管并联驱动应用解析-MOS管并联与串联如何分辨

返回列表来源:壹芯微 发布日期 2019-06-03 浏览:-

壹芯微作为国内专业生产二三极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分享一些知识或者客户的一些问题,今天我们分享的是,多个mos管并联驱动应用解析-MOS管并联与串联如何分辨,请看下方

并联是元件之间的一种连接方式,其特点是将2个同类或不同类的元件、器件等首首相接,同时尾尾亦相连的一种连接方式。通常是用来指电路中电子元件的连接方式,即并联电路。

并联特点

并联是将二个或二个以上二端电路元件中每个元件的二个端子,分别

MOS管并联

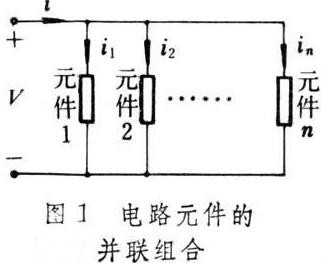

接到一对公共节点上的连接方式如图1所示,图示为n个二端元件的并联。它们都接到一对公共节点之上,这对节点再分别与电路的其他部分连接。

并联电路的特点主要有:

所有并联元件的端电压是同一个电压,即图示电路中的V。

并联电路的总电流是所有元件的电流之和。图示电路中,i是总电流,i1、i2、i3分别是元件1、2、3的电流,i=i1+i2+i3。

实例:民用照明灯泡都是并联接到220V额定电压的电源上,因此每只灯泡所承受的电压均为220V,而外电路的总电流则是流过所有灯泡的电流之和。

多个mos管并联驱动应用分析

1.MOS管并联的可行性分析

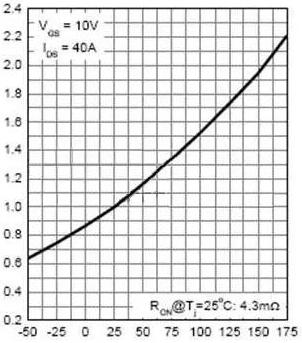

由下面的某颗MOS管的温度曲线可以看出MOS管的内阻的温度特性是随温度的升高内阻也增大,如果在并联过程中由于某种原因(比如RDSON比较低,电流路径比较短等)导致某颗MOS管的电流比较大,这颗MOS管会发热比较严重,内阻会升高比较多,电流就会降下来,由此可以分析出MOS管有自动均流的特性而易于并联。

MOS管并联

2.MOS管的并联电路

理论上MOS管可以由N颗并联,实际上MOS管并联多了容易引起走线很长,分布电感电容加大,对于高频电路工作产生不利的影响。下面以4颗为例说明MOS管的应用。并联的一般电路图如下

MOS管并联

上图中,R1-4为栅极驱动电阻,每个MOS管都由独立的栅极驱动电阻隔离驱动,主要是可以防止各个MOS管的寄生振荡,起到阻尼的作用。R1-4的取值怎么取呢?如果取值过小,可能就起不到防止各个MOS管的寄生振荡的作用,如果取值大了,开关速度会变慢,由于每个MOS管的结电容会有细微的不同,结果取值过大还会导致各个MOS管的导通速度相差比较大,所以R1-4在能够防止各个MOS管的寄生振荡的情况下尽量小到可以满足开关速度。

关于R5-R8的栅极下拉电阻,主要作用是在驱动IC损坏开路的情况下可以防止MOS管的误导通。在某些特殊的应用场合下,比如对待机电流有限制的电池保护板,这个电阻往往取值很大甚至没有,这样栅极的阻抗会比较高,极易感应比较高的静电损坏MOS管的栅极。这种应用最好在栅源极之间并联一个15V左右的稳压管。

3.MOS管的并联对布线的要求

大家知道,多个MOS管并联,漏极和源极的走线都需要通过多个MOS管的总电流,理论上计算,如果要达到单个MOS管的电流不偏移平均电流的10%,那么总线上的总阻抗一定要控制在所有MOS管并联后的内阻的10%以内。比如过50A的电流,由我们的RU75N08R  4颗并联, RU75N08典型是8mΩ,并联后就是2 mΩ,那么漏极或源极的走线电阻需要控制在2 mΩ*10%=0.2 mΩ以内才能保证10%的均流误差。如果PCB铜箔厚度和宽度有限,我们可以加焊铜线或通过散热片达到这个低的走线内阻。

并联和串联的区别

最直观的区别是这两种连接方式的电池所表现的不同特点,四节电池串联起来有6V,而并联则仍然只有1.5V。

1.串联电路:把元件逐个顺次连接起来组成的电路。如图,特点是:流过一个元件的电流同时也流过另一个。例如:节日里的小彩灯。 在串联电路中,闭合开关,两只灯泡同时发光,断开开关两只灯泡都熄灭,说明串联电路中的开关可以控制所有的用电器。

2.并联电路:把元件并列地连接起来组成的电路,如图,特点是:干路的电流在分支处分两部分,分别流过两个支路中的各个元件。例如:家庭中各种用电器的连接。 在并联电路中,干路上的开关闭合,各支路上的开关闭合,灯泡才会发光,干路上的开关断开,各支路上的开关都闭合,灯泡不会发光,说明干路上的开关可以控制整个电路,支路上的开关只能控制本支路。

3.串联电路和并联电路的特点: 在串联电路中,由于电流的路径只有一条,所以,从电源正极流出的电流将依次逐个流过各个用电器,最后回到电源负极。因此在串联电路中,如果有一个用电器损坏或某一处断开,整个电路将变成断路,电路就会无电流,所有用电器都将停止工作,所以在串联电路中,各几个用电器互相牵连,要么全工作,要么全部停止工作。 在并联电路中,从电源正极流出的电流在分支处要分为两路,每一路都有电流流过,因此即使某一支路断开,但另一支路仍会与干路构成通路。由此可见,在并联电路中,各个支路之间互不牵连。

串联分压,并联分流。

原理:在串联电路中,各电阻上的电流相等,各电阻两端的电压之和等于电路总电压。可知每个电阻上的电压小于电路总电压,故串联电阻分压。

在并联电路中,各电阻两端的电压相等,各电阻上的电流之和等于总电流(干路电流)。可知每个电阻上的电流小于总电流(干路电流),故并联电阻分流。 电阻的串并联就好像水流,串联只有一条道路,电阻越大,流的越慢,并联的支路越多,电流越大。

MOS管并联

如何判断是否并联

怎样判断电路中用电器之间是串联还是并联?

串联和并联是电路连接两种最基本的形式,它们之间有一定的区别。要判断电路中各元件之间是串联还是并联,就必须抓住它们的基本特征,具体方法是:

(1)用电器连接法:分析电路中用电器的连接方法,逐个顺次连接的是串联;并列在电路两点之间的是并联。

(2)电流流向法:当电流从电源正极流出,依次流过每个元件的则是串联;当在某处分开流过两个支路,最后又合到一起,则表明该电路为并联。

(3)去除元件法:任意拿掉一个用电器,看其他用电器是否正常工作,如果所有用电器都被拿掉过,而且其他用电器都可以继续工作,那么这几个用电器的连接关系是并联;否则为串联。

(4)用笔画线代替导线,能用一根导线将所有用电器连起来即为串联,不能则为并联。
