大功率三极管的符号大全与技术知识

返回列表来源:壹芯微 发布日期 2019-05-11 浏览:-

壹芯微作为国内专业生产二三极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分享一些知识或者客户的一些问题,今天我们分享的是,大功率三极管的符号大全与技术知识,请看下方

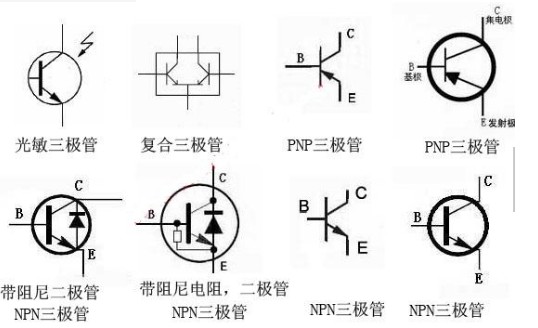

三极管符号

1、按功率分:小功率:功率在1W以下中功率:1-10W;大功率:10W以上。2、三极管,全称应为半导体三极管,也称双极型晶体管、晶体三极管,是一种控制电流的半导体器件·其作用是把微弱信号放大成幅度值较大的电信号, 也用作无触点开关。晶体三极管,是半导体基本元器件之一,具有电流放大作用,是电子电路的核心元件。三极管是在一块半导体基片上制作两个相距很近的PN结,两个PN结把整块半导体分成三部分,中间部分是基区,两侧部分是发射区和集电区,排列方式有PNP和NPN两种。

三极管的分类

a;按频率分:高频管和低频管

b;按功率分:小功率管,中功率管和的功率管

c;按机构分:PNP管和NPN管

d;按材质分:硅管和锗管

e;按功能分:开关管和放大

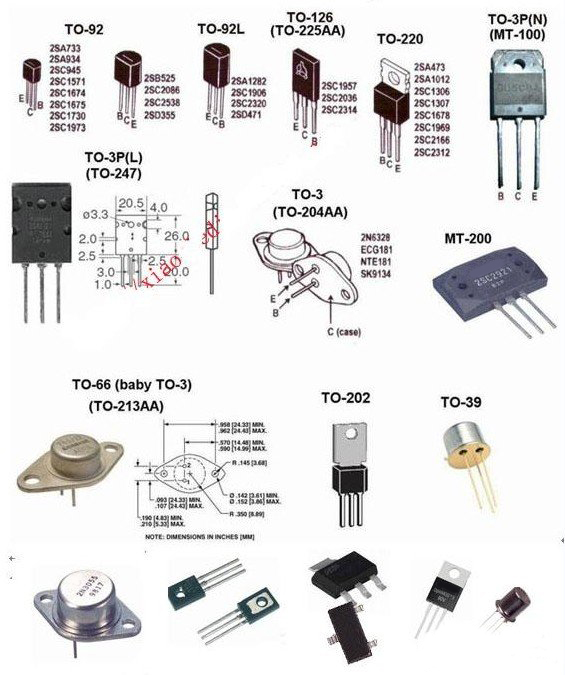

三极管符号

三极管的主要技术指标

电流放大系数β

电流放大系数是电流放大倍数,用来表示三极管的放大能力。根据三极管工作状态不同,电流放大系数又分为直流放大系数和交流放大系数。

直流放大系数是指在静态无输人变化信号时,三极管集电极电流IC和基极电流IB的比值,故又称为直流放大倍数或静态放大系数,一般用hFE或β表示。

交流电流放大系数也称动态电流放大系数或交流放大倍数,是指在交流状态下,三极管集电极电流变化量与基极电流变化量的比值,一般用β′表示。β′是反映三极管放大能力的重要指标。

尽管β和β′的含义不同,但在小信号下β≈β′,因此在计算时两者取相同值。

2.耗散功率PCM

耗散功率也称集电极最大允许耗散功率PCM,是指三极管参数变化不超过规定允许值时的最大集电极耗散功率。耗散功率与三极管的最高允许结温和集电极最大电流有密切关系。使用三极管时,三极管实际功耗不允许超过PCM,否则会造成三极管因过载而损坏。

3.频率特性

三极管的电流放大系数与工作频率有关,如果三极管超过了工作频率范围,则会造成放大能力降低甚至失去放大作用。

三极管的频率特性参数包括特征频率fT和最高振荡频率fM。

(1)特征频率fT:三极管的工作频率超过截止频率时,其电流放大系数β将随着频率的升高而下降。特征频率是指β降为1时三极管的工作频率。

(2)最高振荡频率fM:最高振荡频率是指三极管的功率增益降为1时所对应的频率。

4.集电极最大电流ICM

集电极最大电流是指三极管集电极所允许通过的最大电流。集电极电流IC上升会导致三极管的β下降,当β下降到正常值的2/3时,集电极电流即为ICM。

5.最大反向电压

最大反向电压指三极管在工作时所允许加的最高工作电压。最大反向电压包括集电极一发射极反向击穿电压UCEO、集电极一基极反向击穿电压UCBO及发射极—基极反向击穿电压UEBO.

6.反向电流

三极管的反向电流包括集电极—基极之间的反向电流ICBO和集电极—发射极之间的反向电流ICEO.
