电磁继电器及固态继电器的检测方法

返回列表来源:壹芯微 发布日期 2020-01-17 浏览:-

电磁继电器及固态继电器的检测方法

你知道怎样判断电磁继电器与固态继电器的好坏吗?以下将介绍检测继电器线圈、继电器节点、检测固态继电器的相应方法。

继电器是一种常用的控制器件,它可以用较小的电流来控制较大的电流,用低电压来控制高电压,用直流电来控制交流电等,并且可以实现控制电路与被控电路之间的完全隔离,在电路控制、保护电路、自动控制和远距离控制等方面得到广泛应用。

继电器的种类很多,包括电磁式继电器、干簧式继电器、压电式继电器、固态继电器等。

电磁继电器

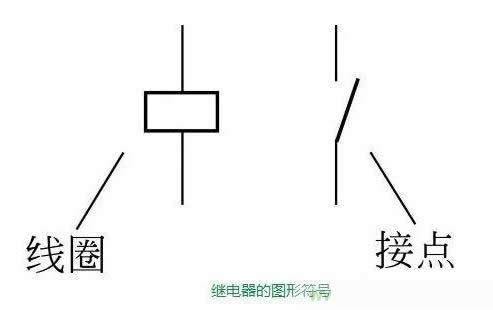

继电器的节点形式分为动合节点、动断节点、转换节点三种。

一个继电器可以有一组节点,也可以有若干组节点。这些节点可以是

动合节点、也可以是动断节点、还可以是转换节点。

电磁继电器

在继电器动作时,所有节点同时动作。

继电器可以用万用表电阻档进行检测,包括检测继电器的线圈合节点。

一、电磁继电器的检测

1、检测继电器线圈

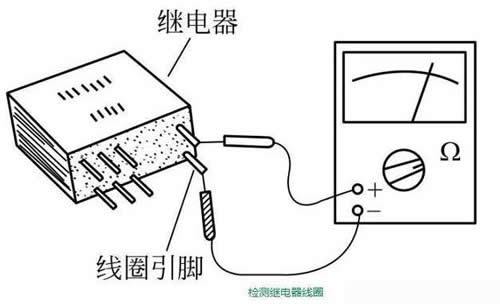

将万用表置于“Rx100”或“Rx1k”档,两表笔(不分正、负)接继电器线圈的两个引脚,测量继电器线圈的直流电阻,万用表表针指示应该与该继电器的线圈电阻基本相符。

如果表针指示阻值明显偏小,说明继电器线圈局部短路。如果表针指示阻值为零,说明继电器线圈两引脚间短路。如果表针指示阻值为无穷大,说明继电器线圈已断路。以上三种情况均说明该继电器已损坏。

电磁继电器

2、检测继电器节点

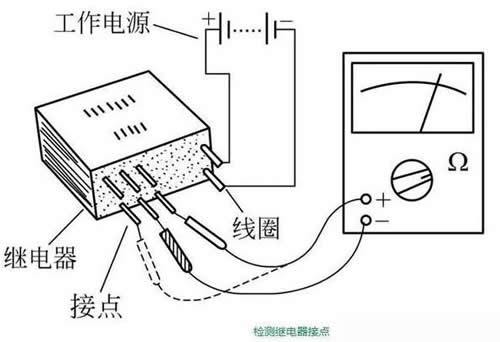

给继电器线圈接上规定的工作电压,用万用表“Rx1K”档,检测节点的通断情况。

当未给继电器线圈加上工作电压时,常开节点应不通,常闭节点应导通。当加上工作电压时,应能听到继电器吸合声,这时,常开接点应导通,常闭节点应不通,换节点应随之转换。否则,说明该继电器损坏。对于多组节点继电器,如果部分节点损坏,其余节点动作正常,则仍可使用。

电磁继电器

二、检测固态继电器

固态继电器简称SSR,是一种新型电子继电器,它采用电子电路实现继电器的功能,依靠光电耦合器实现控制电路与被控电路之间的隔离。固态继电器分为直流和交流两大类。

检测固态继电器时,将万用表置于“Rx1K”档,分别检测其输入部分和输出部分。

1、检测输入部分

检测固态继电器输入部分如下图所示,用万用表测量固态继电器输入端两引脚之间的正反向电阻,其正向阻值较小,反向阻值较大。

电磁继电器

2、检测输出部分

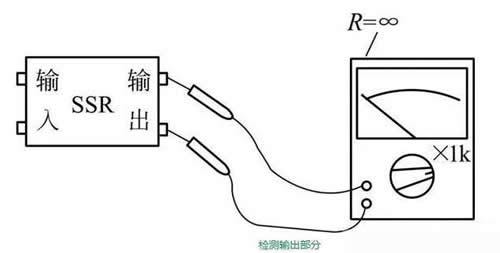

检测固态继电器输出部分如下图所示,用万用表测量固态继电器输出端两引脚之间的正、反向电阻,均应为无穷大。

电磁继电器

3、动态检测固态继电器

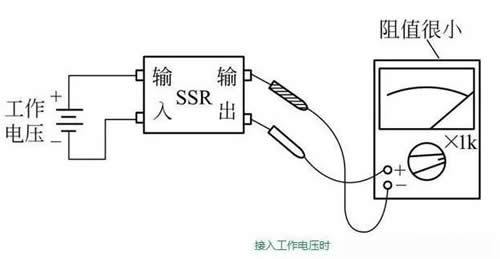

在上一步检测的基础上,给固态继电器输入端接入规定的工作电压,这时固态继电器输出端两引脚之间应该导通,万用表表针指示阻值很小。

断开固态继电器输入端的工作电压后,其输出端两引脚之间应截止,万用表表针指示为无穷大。
