场效应管特点是什么-壹芯微二极管

返回列表来源:壹芯微 发布日期 2018-12-18 浏览:-

壹芯微作为国内专业生产场效应管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,像今天有位客户来咨询说,场效应管是什么,处理好这个问题后,就来到这里,打算跟各位分享一下,后面有遇到相同的问题可以参考解决

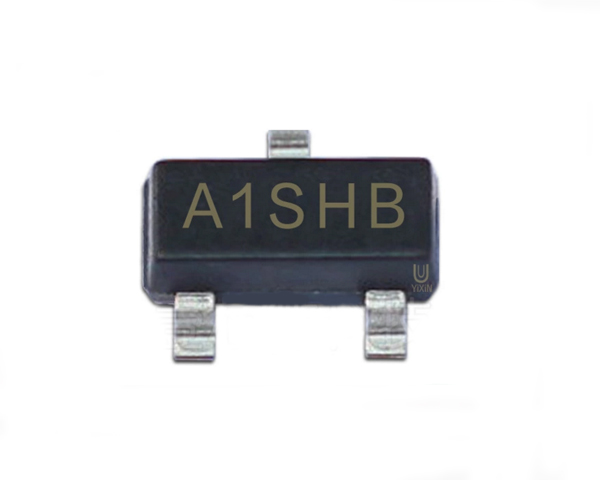

场效应管是只要一种载流子参与导电,用输入电压控制输出电流的半导体器件。有N沟道器件和P沟道器件。有结型场效应三极管JFET(Junction Field Effect Transister)和绝缘栅型场效应三极管IGFET之分。IGFET也称金属-氧化物-半导体三极管MOSFET。

MOS场效应管有加强型(Enhancement MOS 或EMOS)和耗尽型(MOS或DMOS)两大类,每一类有N沟道和P沟道两种导电类型。场效应管有三个电极:D(Drain) 称为漏极,相当双极型三极管的集电极;G(Gate) 称为栅极,相当于双极型三极管的基极;S(Source) 称为源极,相当于双极型三极管的发射极。

加强型MOS(EMOS)场效应管道加强型MOSFET根本上是一种左右对称的拓扑构造,它是在P型半导体上生成一层SiO2 薄膜绝缘层,然后用光刻工艺扩散两个高掺杂的N型区,从N型区引出电极,一个是漏极D,一个是源极S。在源极和漏极之间的绝缘层上镀一层金属铝作为栅极 G。P型半导体称为衬底(substrat),用符号B表示。

工作原理

1.沟道构成原理当Vgs=0 V时,漏源之间相当两个背靠背的二极管,在D、S之间加上电压,不会在D、S间构成电流。

当栅极加有电压时,若0<Vgs<Vgs(th)时(VGS(th) 称为开启电压),经过栅极和衬底间的电容作用,将靠近栅极下方的P型半导体中的空穴向下方排挤,呈现了一薄层负离子的耗尽层。耗尽层中的少子将向表层运动,但数量有限,缺乏以构成沟道,所以依然缺乏以构成漏极电流ID。

进一步增加Vgs,当Vgs>Vgs(th)时,由于此时的栅极电压曾经比拟强,在靠近栅极下方的P型半导体表层中汇集较多的电子,能够构成沟道,将漏极和源极沟通。假如此时加有漏源电压,就能够构成漏极电流ID。在栅极下方构成的导电沟道中的电子,因与P型半导体的载流子空穴极性相反,故称为反型层(inversion layer)。随着Vgs的继续增加,ID将不时增加。

在Vgs=0V时ID=0,只要当Vgs>Vgs(th)后才会呈现漏极电流,这种MOS管称为加强型MOS管。

VGS对漏极电流的控制关系可用iD=f(vGS)|VDS=const这一曲线描绘,称为转移特性曲线

转移特性曲线斜率gm的大小反映了栅源电压对漏极电流的控制造用。 gm 的量纲为mA/V,所以gm也称为跨导。

跨导的定义式如下:gm=△ID/△VGS|(单位mS)

2. Vds对沟道导电才能的控制

当Vgs>Vgs(th),且固定为某一值时,来剖析漏源电压Vds对漏极电流ID的影响。Vds的不同变化对沟道的影响

VDS=VDG+VGS= —VGD+VGSVGD=VGS—VDS

当VDS为0或较小时,相当VGD>VGS(th),沟道呈斜线散布。在紧靠漏极处,沟道到达开启的水平以上,漏源之间有电流经过。

当VDS 增加到使VGD=VGS(th)时,相当于VDS增加使漏极处沟道缩减到刚刚开启的状况,称为预夹断,此时的漏极电流ID根本饱和。

当VDS增加到 VGD

当VGS>VGS(th),且固定为某一值时,VDS对ID的影响,即iD=f(vDS)|VGS=const

场效应管
