超快恢复二极管与肖特基二极管区别以及哪个更好

返回列表来源:壹芯微 发布日期 2021-06-02 浏览:-

超快恢复二极管肖特基二极管区别以及哪个更好

在开关电源二次侧的输出整流电路中,一般选用反向恢复时比较短的整流二极管,常用的主要有快恢复二极管、超快恢复二极管、肖特基势垒二极管。

超快恢复二极管与肖特基二极管区别以及哪个更好

其中,快恢复二极管是指反向恢复时间很短,一般小于SUs,迅速由导通状态过渡到关断状态的PN结二极管。它在制造工艺上采用掺金措施,在结构上有的采用PN结型结构,有的采用改进的PIN结构,可获得较高的开关速度和较低的正向压降。它从性能上可分为“快恢复”和“超快恢复”两个等级,前者的反向恢复时间为数百纳秒或更长,后者则在100ns以下,大大提高了电源的效率。

超快恢复二极管是在快恢复二极管基础上发展而成的,其反向恢复电荷进一步减小,反向恢复时间更短,trr可低至几十纳秒。

超快恢复二极管(简称FRED)是一种具有开关特性好、反向恢复时间超短的半导体二极管,常用来给高频逆变装置的开关器件作续流、吸收、箝位、隔离、输出和输入整流器,使开关器件的功能得到充分发挥。超快恢复二极管是用电设备高频化(20khz以上)和高频设备固态化发展不可或缺的重要器件。

而肖特基二极管是以金属和半导体接触形成的势垒为基础的二极管,简称SBD(Schottky Barrier Diode),具有正向压降低(0.4-0.5V)、反向恢复时间很短(10-40纳秒),而且反向漏电流较大,耐压低,一般低于150V,多用于低电压场合。

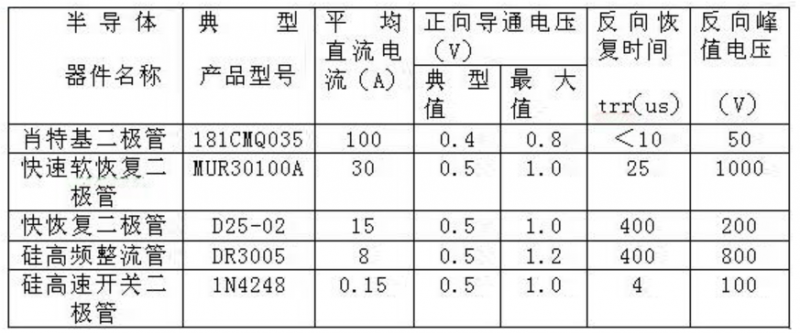

肖特基二极管、快恢复和超快恢复二极管性能参数对比

超快恢复二极管与肖特基二极管区别以及哪个更好
