程控单结晶体管(PUT)应用与原理

返回列表来源:壹芯微 发布日期 2019-11-07 浏览:-

程控单结晶体管(PUT)应用与原理

程控单结晶体管PUT(Programmable Uniguction Tr-ansistor),又称可编程单结晶体管或可调单结晶体管,程控单结晶体管实质上是一个N极门控晶闸管的功能,但因它与单结晶体管的用途相近,故纳入单结管之列。它与单结晶体管也有重工区别。单结管一经制成,从外部就无法改变rB1、rB2、RBB、ηV、IP、IV等参数值,加之工艺的离散性导致同类单结管的ηV值总会存在一定的偏差,这就给用记带来不便。程控单结晶体管圆满解决了上述问题,它是用外部电阻R1、R2取代内基极电阻rB1、rB2,只需改变二者的电阻比,即可从外部调整其参数值。正是由于PUT器件使用灵活,用途广泛,因此颇受使用者欢迎。

结晶体管

PUT器件的外形与小功率晶体管相同,也有金属壳和塑料两种封装形式,见图。国产型号为BT 40、XG 901 D等,国外典型产品有2 N 6027、2 N 6028。国外还研制成外形尺寸为1.1×1.5×2.9(mm)的超小型程控单结晶体管。下面介绍其工作原理及检测方法。

结晶体管

1.工作原理

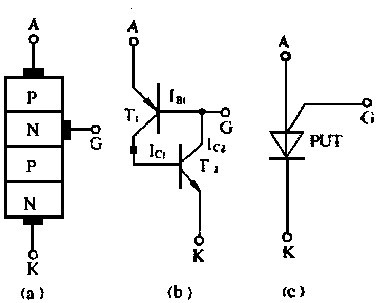

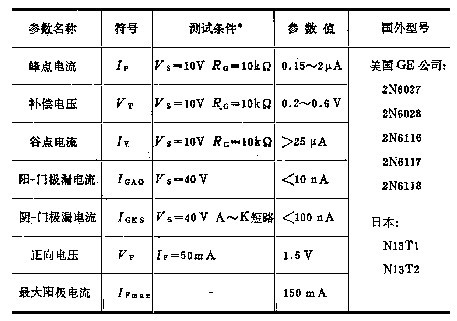

程控单结晶体管的结构、等效电路及符号如下图所示。它属于PNPN四层、三端、具有负阻特性的半导体器件。三个引出端分别是阳极A,阴极K,门极G。门极是从靠近阳极的N型半导体上引出①。PUT等效于由PNP硅管T1和NPN硅管T2构成的互补晶体管。当VA>VG+0.7V(0.7V是T1的发射结正向压降VEB)时,T1导通,IC1↑,使T2导通,IC2↑,这就进一步促使T1导通,形成正反馈,导致A-K间电阻急剧下降,呈现负阻特性。程控单结晶体管与单结晶体管的性能比较见表1。BT 40型主要参数见表。

结晶体管

结晶体管

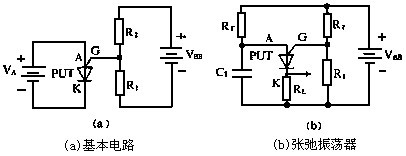

程控单结晶体管具有参数可调、触发灵敏度高、漏电流小、脉冲上升时间快(约60ns)、输出功率较大等优点,不仅能构成可控制脉冲波或锯齿波发生器、过压保护器、长延时器,还能触发晶闸管及大功率晶体管。下图给出两种典型用法。

结晶体管

2.检测方法

(1)识别程控单结晶体管的电极

由图2不难看出,仅在阳极A与门极G之间有一个PN结,而在A-K、G-K之间都有多个正、反向串联的PN结。据此可首先确定A、G两电极,剩下的电极肯定是阴极K。

将万用表拨至R×1k档,两支表笔各任意接一个电极。只要测得低电阻值,证明测的是PN结正向电阻,这时黑表笔接的是阳极,红表笔接门极。这是因为G-A之间反向电阻趋于无穷大,A-K间电阻也总是无穷大,均不会出现低阻的情况。

(2)检查程控单结晶体管的触发能力

结晶体管

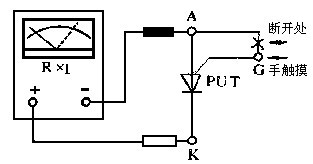

因为程控单结晶体管的触发灵敏度很高,所以在开路时只要门极上有感应电压,也能使A、K导通。为此可参照上图所示电路,预先给A、G之间加一根短路线,强迫器件关断。这时将万用表置于R×1档,黑表笔接A极,红表笔接K极,读数应为无穷大。然后断开短路线,用手指触摸G极,利用人体感应电压使管子导通,A、K之间的电阻值应降成几欧姆。由此证明管子已被触发。否则说明管子已损坏。
