9013三极管开关电路图解-电压6V

返回列表来源:壹芯微 发布日期 2019-10-23 浏览:-

9013三极管开关电路图解-电压6V

光控开关工作

9013三极管

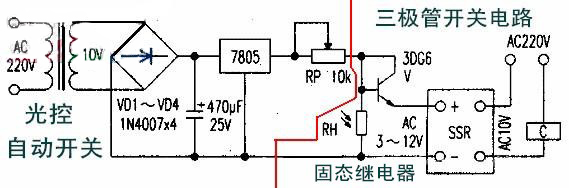

原理在附图中,变压器次级输出10V电压经整流滤波后,途经7805三端稳压器获得+5V工作电压。由光敏电阻RH和三极管3DG6及微调电阻RP组成光电开关。白天RH受光照呈低电阻,3DG6处于截止状态,故固态继电器SSR不工作,夜晚RH无较强光线照射呈较高电阻,3DG6获得合适偏流导通,固态继电器工作。

3DG6要求β>100,RH可用MG45型非密封型光敏电阻,RP用微调电阻器。在室内正常自然光照射RH的条件下,调节RP,使固态继电器处于临界状态即可。            3DG6三极管替换:                                                                      3DG6是国产硅材料高频NPN型三极管,目前代换它的型号很多。

最常见的是C9014;C945;2N2222A等等。                                                                                              如果要求不高,有好多可以选,2N3904,2N5551等等。

可用市场上基本都有买的9011、9014、9018、8050,2N5551小功率NPN型高频三极管代换; 也可用3DG12C是NPN型高频中功率三极管代换。

9011 NPN EBC高频放大 50V30mA0.4W150MHz

9014 NPN EBC 低噪放大 50V0.1A0.4W150MHZ

9018 NPN EBC 高频放大 30V50MA0.4W1GHZ

8050 NPN EBC 高频放大 40V1.5A1W100MHZ

2N5551 NPN 21E 视频放大 160V0.6A0.625W100MHZ

3DG12C NPN 7 通用 45V0.3A0.7W200MHz

9013三极管

声光报警电路

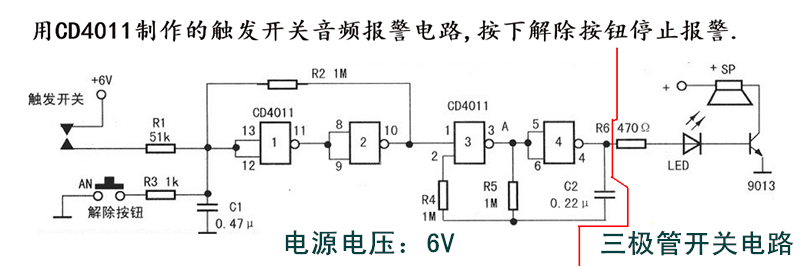

下图所示,声报警电路选用压电式蜂鸣器。单片机输出低电平时,三极管导通,蜂鸣器报警。

9013三极管

图上是声报警电路
