5N60场效应管参数,5N60参数规格书选型代换

返回列表来源:壹芯微 发布日期 2021-10-11 浏览:-

5N60场效应管参数,5N60参数规格书选型代换

5N60

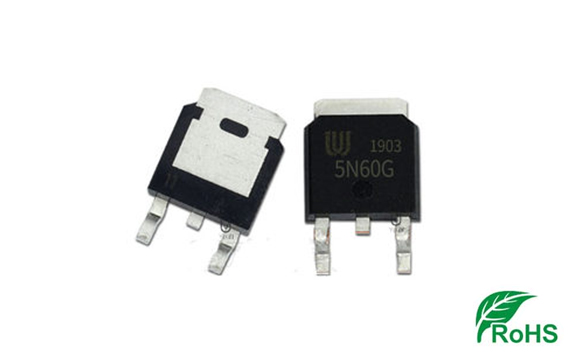

5N60系列场效应管TO-252封装引脚图:

5N60

壹芯微供应5N60系列的场效应管型号如下(尾缀不同,参数一致,主要区分材质、封装与包装方式)

5N60L-TA3-T 5N60G-TA3-T 封装形式TO-220

5N60L-TF1-T 5N60G-TF1-T 封装形式TO-220F1

5N60L-TF2-T 5N60G-TF2-T 封装形式TO-220F2

5N60L-TF3-T 5N60G-TF3-T 封装形式TO-220F

5N60L-TF3T-T 5N60G-TF3T-T 封装形式TO-220F3

5N60L-TM3-T 5N60G-TM3-T 封装形式TO-251

5N60L-TN3-R 5N60G-TN3-R 封装形式TO-252

5N60L-K08-5060-R 5N60G-K08-5060-R 封装形式DFN5060-8

注:参数达标,质量稳定,更多型号请咨询官网客服


5N60.pdf 规格书查看下载

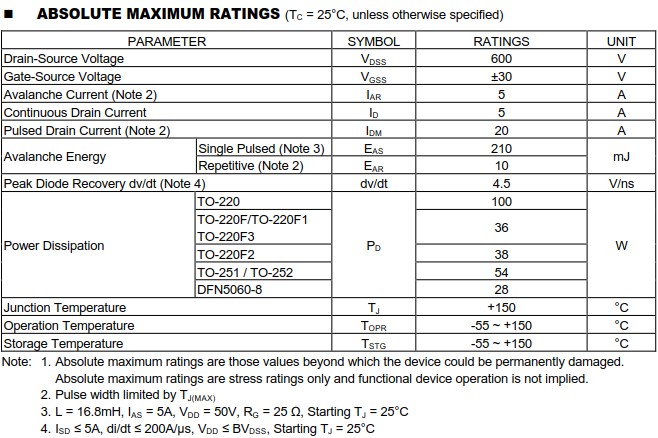

5N60系列绝对最大额定参数如下:(TC=25°C,除非另有说明)

极性:NPN

Drain-SourceVoltage漏源电压,VDSS:600V

Gate-SourceVoltage栅源电压,VGSS:±30V

DrainCurrentContinuous漏极电流连续,ID:5A

PowerDissipation功率损耗,TO-220,PD:100W

PowerDissipation功率损耗,TO-220/TO-220F1/TO-220F3,PD:36W

PowerDissipation功率损耗,TO-220F2,PD:38W

PowerDissipation功率损耗,TO-251/TO-252,PD:54W

PowerDissipation功率损耗,DFN5060-8,PD:54W

JunctionTemperature结温,TJ:+150°C

StorageTemperature储存温度,TSTG:-55~+150°C

5N60
