4N65ZG-TN3-T场效应管,4N65ZG-TN3-T参数中文资料 - 壹芯微

返回列表来源:壹芯微 发布日期 2021-09-22 浏览:-

4N65ZG-TN3-T场效应管,4N65ZG-TN3-T参数中文资料 - 壹芯微

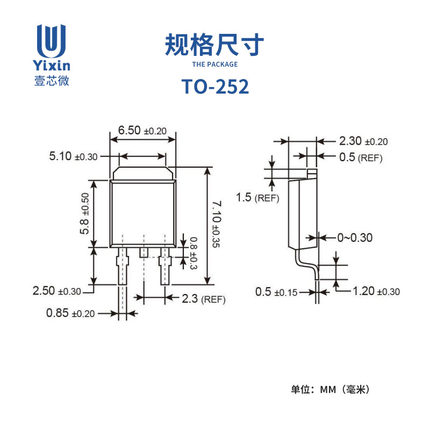

4N65ZG-TN3-T场效应管(4A,650V N沟道功率场效应晶体管)封装形式为:TO252

4N65ZG-TN3-T场效应管参数中文资料,4N65ZG-TN3-T场效应管封装引脚图,4N65ZG-TN3-T规格书

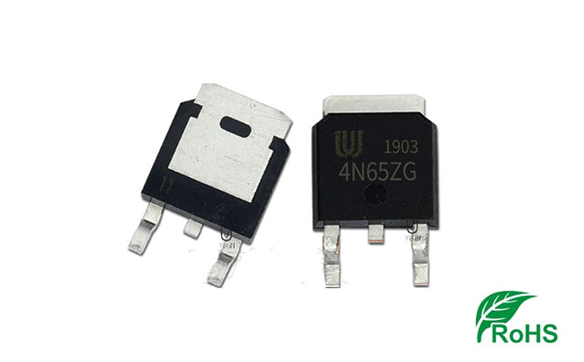

4N65ZG-TN3-T

4N65ZG-TN3-T的概述:

4N65Z是一款高压功率MOSFET,其设计具有更好的特性,例如快速开关时间、低栅极电荷、低导通电阻和高坚固性雪崩特性。 该功率MOSFET通常用于高速开关应用,包括电源、PWM电机控制、高效DC到DC转换器和桥式电路。

The 4N65Z is a high voltage power MOSFET designed to have better characteristics, such as fast switching time, low gate charge, low on-state resistance and have a high rugged avalanche characteristic. This power MOSFET is usually used in high speed switching applications including power supplies, PWM motor controls, high efficient DC to DC converters and bridge circuits.

4N65ZG-TN3-T的特性:

• RDS(ON)=2.5? @VGS=10V

• 超低栅极电荷(典型值为15nC) Ultra Low Gate Charge (typical 15 nC)

• 低反向传输电容(CRSS=典型值8.0pF) Low Reverse Transfer Capacitance (CRSS=Typical 8.0 pF)

• 快速切换能力 Fast Switching Capability

• 指定雪崩能量 Avalanche Energy Specified

• 改进的dv/dt能力,高耐用性 Improved dv/dt Capability, High Ruggedness

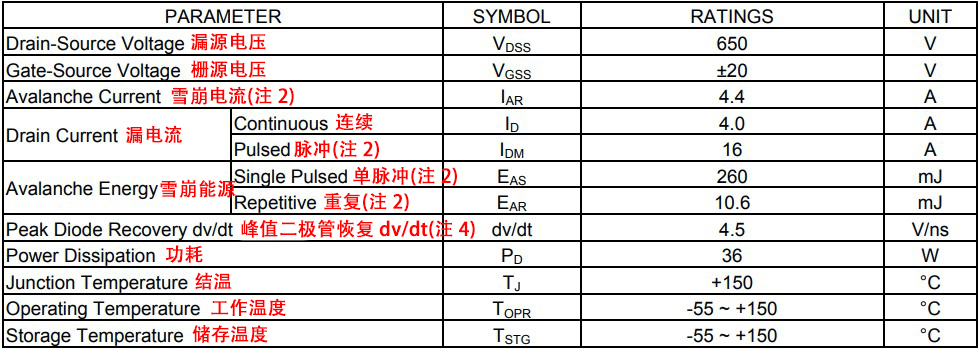

4N65ZG-TN3-T的绝对最大额定值(TC = 25°C,除非另有说明):

4N65ZG-TN3-T的绝对最大额定值(TC = 25°C,除非另有说明)

注意: 1. 绝对最大额定值是指超出该值可能会永久损坏设备的那些值。绝对最大额定值仅是应力额定值,并不暗示功能设备操作。Notes: 1. Absolute maximum ratings are those values beyond which the device could be permanently damaged.Absolute maximum ratings are stress ratings only and functional device operation is not implied.

2. 重复额定值:脉冲宽度受最大结温限制 2. Repetitive Rating : Pulse width limited by maximum junction temperature

3. L=30mH,IAS=4A,VDD=50V,RG=25Ω,启动TJ=25°C 3. L=30mH, IAS=4A, VDD=50V, RG=25?, Starting TJ=25°C

4. ISD≤4.4A,di/dt ≤200A/μs,VDD≤BVDSS,起始TJ=25°C 4. ISD≤4.4A, di/dt ≤200A/μs, VDD≤BVDSS, Starting TJ=25°C

4N65ZG-TN3-T的引脚说明:

4N65ZG-TN3-T的引脚说明

壹芯微致力于半导体器件、集成电路、功率器件的研发、生产与销售,至今已有20年半导体行业研发、制造经验。目前壹芯微产品已经在便携性设备、电动车、LED照明、家电、锂电保护、电机控制器等领域获得广泛应用,帮助合作伙伴解决符合国情、符合国际质量的国内优质产品。除提供免费试样外,更可根据客户需求进行量身定制二三极管MOS管产品。直接百度搜索“壹芯微”即可找到我们,免费试样热线:13534146615(微信同号) QQ:2881579535 或请咨询官网在线客服。
