3N80ZL-TN3-R场效应管参数规格书 MOS管厂家直营 - 壹芯微

返回列表来源:壹芯微 发布日期 2021-09-24 浏览:-

3N80ZL-TN3-R场效应管参数规格书 MOS管厂家直营 - 壹芯微

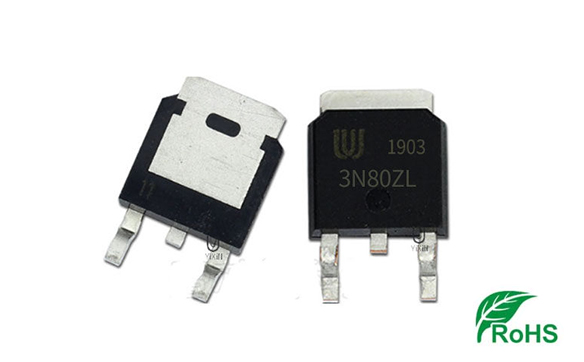

3N80ZL-TN3-R

型号:3N80ZL-TN3-R 极性:N沟道;电压:800V 电流:3A;封装:TO-252 促销价格/免费样品/选型替代/原厂直销

3N80ZL-TN3-R参数中文资料,3N80ZL-TN3-R封装管脚引脚图,3N80ZL-TN3-R规格书:查看下载

3N80ZL-TN3-R

3N80ZL-TN3-R的概述:

3N80Z 提供出色的 RDS(ON)、低栅极电荷和

以低栅极电压运行。 该设备适用于

用作负载开关或在 PWM 应用中。

3N80ZL-TN3-R的特性:

* RDS(ON)<4.2Ω @ VGS=10V, ID=1.5A

* 快速切换能力

* 指定雪崩能量

* 改进的dv/dt能力,高耐用性

3N80ZL-TN3-R

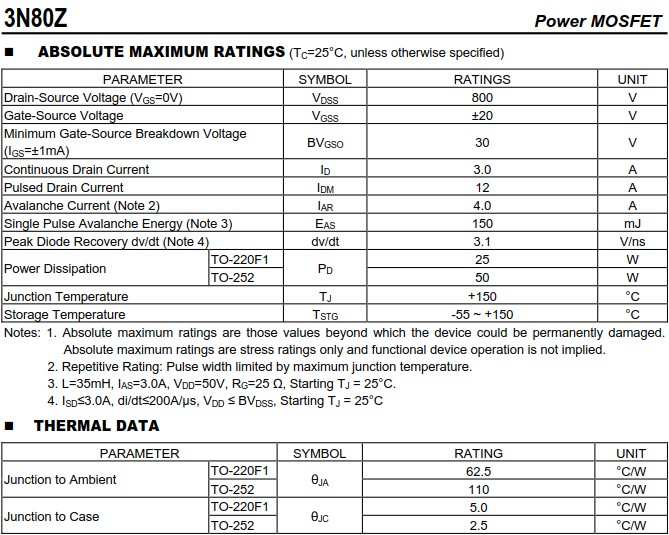

3N80ZL-TN3-R绝对最大额定值(TC = 25°C,除非另有说明):

3N80ZL-TN3-R

Drain-SourceVoltage漏源电压(VGS=0V),VDSS:800 V

Gate-SourceVoltage栅源电压,VGSS:±20 V

MinimumGate-SourceBreakdownVoltage

最小栅源击穿电压(IGS=±1mA),BVGSO:30 V

ContinuousDrainCurrent持续漏极电流,ID:3.0 A

PulsedDrainCurrent脉冲漏极电流,IDM:12 A

AvalancheCurrent雪崩电流(注2),IAR:4.0 A

SinglePulseAvalancheEnergy单脉冲雪崩能量(注3),EAS:150 mJ

PeakDiodeRecovery峰值二极管恢复(注4),dv/dt:3.1 V/ns

PowerDissipation功耗,TO-220F1 PD:25 W

PowerDissipation功耗,TO-252 PD:50 W

JunctionTemperature结温,TJ:+150 °C

StorageTemperature储存温度,TSTG:-55~+150 °C

注意: 1. 绝对最大额定值是指超出该值可能会永久损坏设备的那些值。绝对最大额定值仅是应力额定值,并不暗示功能设备操作。2. 重复额定值:脉冲宽度受最大结温限制。3. L=35mH,IAS=3.0A,VDD=50V,RG=25Ω,起始TJ=25°C。

3N80ZL-TN3-R

壹芯微3N80ZL-TN3-R规格书下还有热特性,静态特性与电气参数等,建议自行阅读观看。
