2N65场效应管参数资料大全,2N65代换选型手册

返回列表来源:壹芯微 发布日期 2021-10-13 浏览:-

2N65场效应管参数资料大全,2N65代换选型手册

2N65

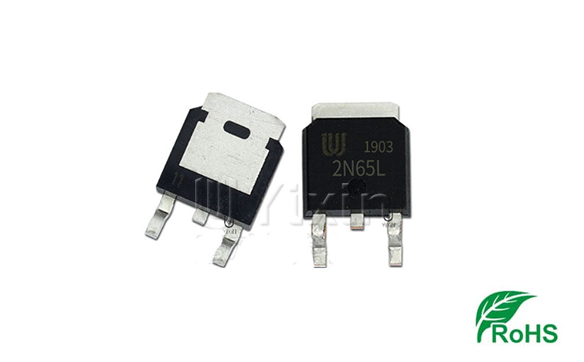

2N65系列场效应管TO-252封装引脚图:

2N65

壹芯微供应2N65系列的场效应管型号如下(尾缀不同,参数一致,主要区分材质、封装与包装方式)

2N65L-TA3-T 2N65G-TA3-T 封装形式TO-220

2N65L-TF1-T 2N65G-TF1-T 封装形式TO-220F1

2N65L-TF2-T 2N65G-TF2-T 封装形式TO-220F2

2N65L-TF3-T 2N65G-TF3-T 封装形式TO-220F

2N65L-TF3T-T 2N65G-TF3T-T 封装形式TO-220F3

2N65L-TM3-T 2N65G-TM3-T 封装形式TO-251

2N65L-TMA-T 2N65G-TMA-T 封装形式TO-251L

2N65L-TMS-T 2N65G-TMS-T 封装形式TO-251S

2N65L-TN3-R 2N65G-TN3-R 封装形式TO-252

2N65L-TN3-T 2N65G-TN3-T 封装形式TO-252

2N65L-T2Q-T 2N65G-T2Q-T 封装形式TO-262

2N65L-T60-K 2N65G-T60-K 封装形式TO-126

2N65L-T6C-K 2N65G-T6C-K 封装形式TO-126C


2N65.pdf 规格书查看下载


2N65系列特性参数如下:

* RDS(ON)<5.0Ω @ VGS=10V

* UltraLowGateCharge(典型值45nC)

* 低反向传输电容(CRSS=典型9pF)

* 快速切换能力

* 指定雪崩能量

* 改进的dv/dt能力,高耐用性

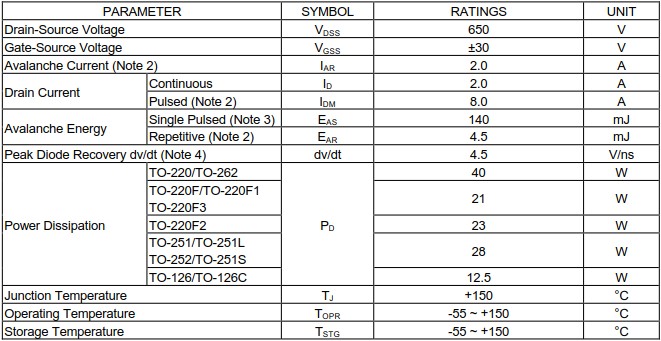

2N65系列绝对最大额定参数如下:(TC=25°C,除非另有说明)

极性:NPN

Drain-SourceVoltage漏源电压,VDSS:650V

Gate-SourceVoltage栅源电压,VGSS:±30V

DrainCurrentContinuous漏极电流连续,ID:2A

PowerDissipation功耗,TO-220/TO-262 ,PD:40W

PowerDissipation功耗,TO-220F/TO-220F1/TO-220F3,PD:21W

PowerDissipation功耗,TO-220F2,PD:23W

PowerDissipation功耗,TO-251/TO-251L/TO-252/TO-251S,PD:28W

PowerDissipation功耗,TO-126/TO-126C,PD:12.5W

JunctionTemperature结温,TJ:+150°C

OperationTemperatureAndStorageTemperature工作和储存温度,TOPR,TSTG:-55 ~+150°C

2N65

壹芯微2N65规格书下还有热特性,静态特性与电气参数等,建议自行阅读观看。
