25W 场效应晶体管(MOSFET)音频放大器电路

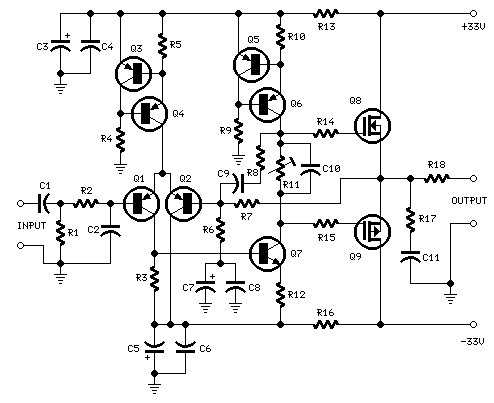

电路图

场效应晶体管

零件:

R1,R4 = 47K 1/4W电阻

R2 = 4K7 1/4W电阻

R3 = 1K5 1/4W电阻

R5 = 390R 1/4W电阻

R6 = 470R 1/4W电阻

R7 = 33K 1/4W电阻

R8 = 150K 1/4W电阻

R9 = 15K 1/4W电阻

R10 = 27R 1/4W电阻

R11 = 500R 1/2W金属陶瓷微调

R12,R13,R16 = 10R 1/4W电阻

R14,R15 = 220R 1/4W电阻

R17 = 8R2 2W电阻

R18 = R22 4W电阻(绕线)

C1 = 470nF的63V涤纶电容器

C2 = 330pF的63V聚苯乙烯电容器

C3,C5 = 470uF的63V电解电容器

C4,C6,C8,C11 = 100nF的63V涤纶电容器

C7 = 25V 100uF的电解电容

C9 = 10pF的63V聚苯乙烯电容器

C10 = 1uF的63V涤纶电容

Q1-Q5 = BC560C 45V100mA低噪音高增益PNP晶体管

Q6 = BD140 80V 1.5A PNP晶体管

Q7 = BD139 80V 1.5A NPN晶体管

Q8 = IRF532 100V 12A N沟道场效应晶体管

Q9 = IRF9532 100V 10A P沟道场效应晶体管

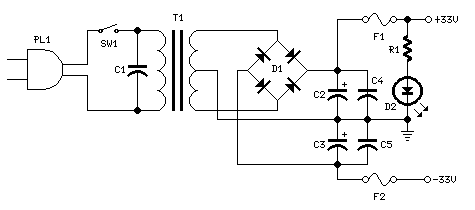

电源电路原理图:

场效应晶体管

零件:

R1 = 3K3 1/2W电阻

C1 = 10nF的1000V涤纶电容器

C2,C3 = 4700u901,F 50V电解电容器

C4,C5 = 100nF的63V涤纶电容器

D1 200V 8A二极管桥

D25毫米。 红色LED

F1,F2 3.15A的保险丝插座

T1 220V,25 + 25V,120VA电源变压器

PL1 主电源插头

SW1单刀单掷(SPST)电源开关

附注:

Q6和Q7必须有一个小的U形散热片。

Q8和Q9必须安装在散热片。

调整R11静态电流在100mA。

正确的接地是非常重要的,以消除嗡嗡声。在相同的点R1,R4,R9,C3至C8的接地侧连接。C11连接在输出地。然后分别连接在电源地输入和输出地。

技术数据:

输出功率:25W / 8欧姆(1kHz正弦波)

灵敏度:200mV输入25W输出

频率响应:30Hz到20kHz的-1dB的

总谐波失真@ 1KHZ:0.1W 1W 0.006%10W 20W 25W 0.01%0.007%0.006%0.014%

总谐波失真10KHz频率:0.1W 1W 0.016%10W 20W 25W 0.07%0.045%0.02%0.024%
