1V转3.3V稳压供电的芯片电路图普及

返回列表来源:壹芯微 发布日期 2021-01-07 浏览:-

1V转3.3V稳压供电的芯片电路图普及

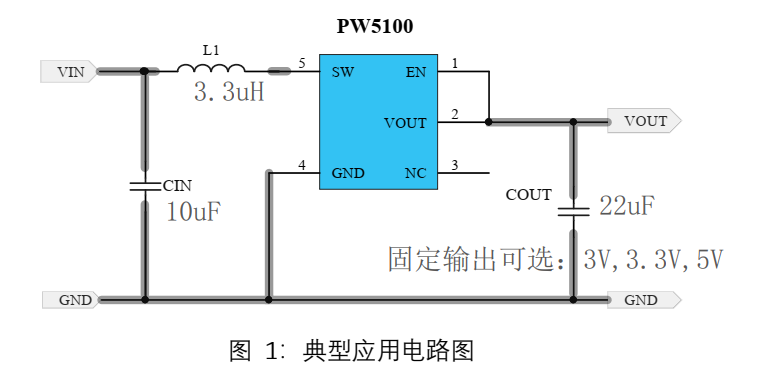

1V转3.3V供电是简单的,仅需要一个芯片和三个外围元件即可组成这样的一个1V转3.3V的电路图和升压电路了。可以持续稳定地供电3.3V给模块或者MCU灯电路。让后端工作稳定,同时也能控制电路的功耗。

问1:想要1V转3.3V,可以稳压供电的电路图?

回1:PW5100升压芯片,可以将1V转3.3V,升压稳定电压3.3V。

1V转3.3V

问2:由于电源很小,要求待机实际长,所以芯片没输出时,电流要很小?

回2:PW5100的静态功耗在1V输入是在20uA左右,输入高也会变低,如2V时是10uA。
