1N70G-TN3-R场效应管,1N70G-TN3-R参数中文资料 - 壹芯微

返回列表来源:壹芯微 发布日期 2021-09-24 浏览:-

1N70G-TN3-R场效应管,1N70G-TN3-R参数中文资料 - 壹芯微

1N70G-TN3-R

型号:1N70G-TN3-R 极性:N沟道;电压:700V 电流:1A;封装:TO-252 促销价格/免费样品/选型替代/原厂直销

1N70G-TN3-R参数中文资料,1N70G-TN3-R封装管脚引脚图,1N70G-TN3-R规格书:查看下载

1N70G-TN3-R

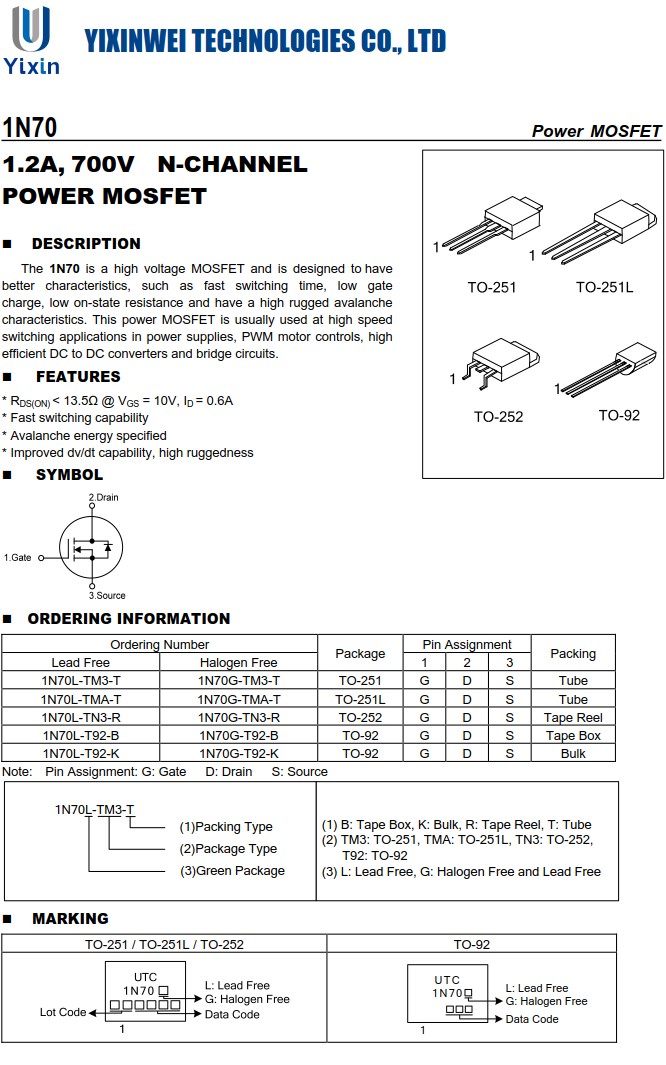

1N70G-TN3-R的概述:

1N70是一种高压MOSFET,旨在具有更好的特性,例如快速的开关时间,低栅极充电、低通态电阻和高坚固性雪崩特征。 这种功率MOSFET通常用于高速电源中的开关应用、PWM 电机控制、高高效的直流到直流转换器和桥式电路。

1N70G-TN3-R的特性:

* RDS(ON)<13.5Ω @VGS=10V,ID=0.6A

* 快速切换能力

* 指定雪崩能量

* 改进的dv/dt能力,高耐用性

1N70G-TN3-R

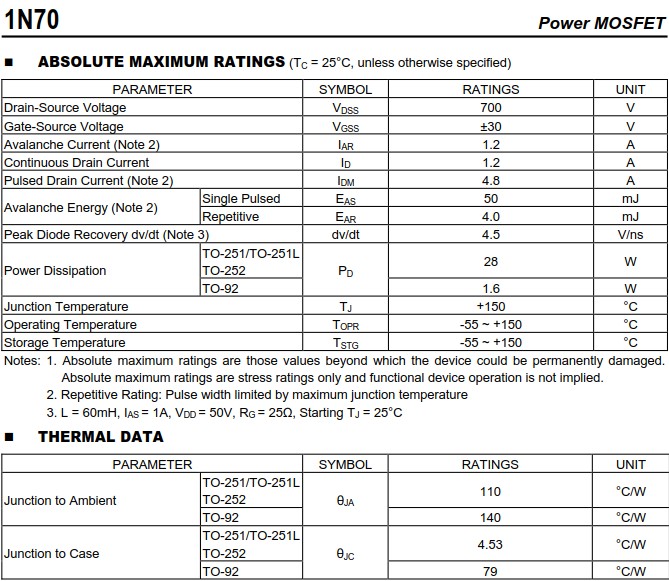

1N70G-TN3-R绝对最大额定值(TC = 25°C,除非另有说明):

Drain-SourceVoltage漏源电压,VDSS:700 V

Gate-SourceVoltage栅源电压,VGSS:±30 V

AvalancheCurrent雪崩电流(注2),IAR:1.2 A

ContinuousDrainCurrent连续漏极电流,ID:1.2 A

PulsedDrainCurrent脉冲漏极电流(注2),IDM:4.8 A

AvalancheEnergy雪崩能量(注2),单脉冲 EAS:50 mJ

AvalancheEnergy雪崩能量(注2),重复 EAR:4.0 mJ

PeakDiodeRecovery峰值二极管恢复(注3),dv/dt:4.5 V/ns

PowerDissipation功耗,TO-251/TO-251L/TO-252 PD:28 W

PowerDissipation功耗,TO-92 PD:1.6 W

JunctionTemperature结温,TJ:+150 °C

注意: 1. 绝对最大额定值是指超出该值可能会永久损坏设备的那些值。绝对最大额定值仅是应力额定值,并不暗示功能设备操作。

2. 重复评级:脉冲宽度受最大结温限制

3. L=60mH,IAS=1A,VDD=50V,RG=25Ω,启动TJ=25°C

1N70G-TN3-R
